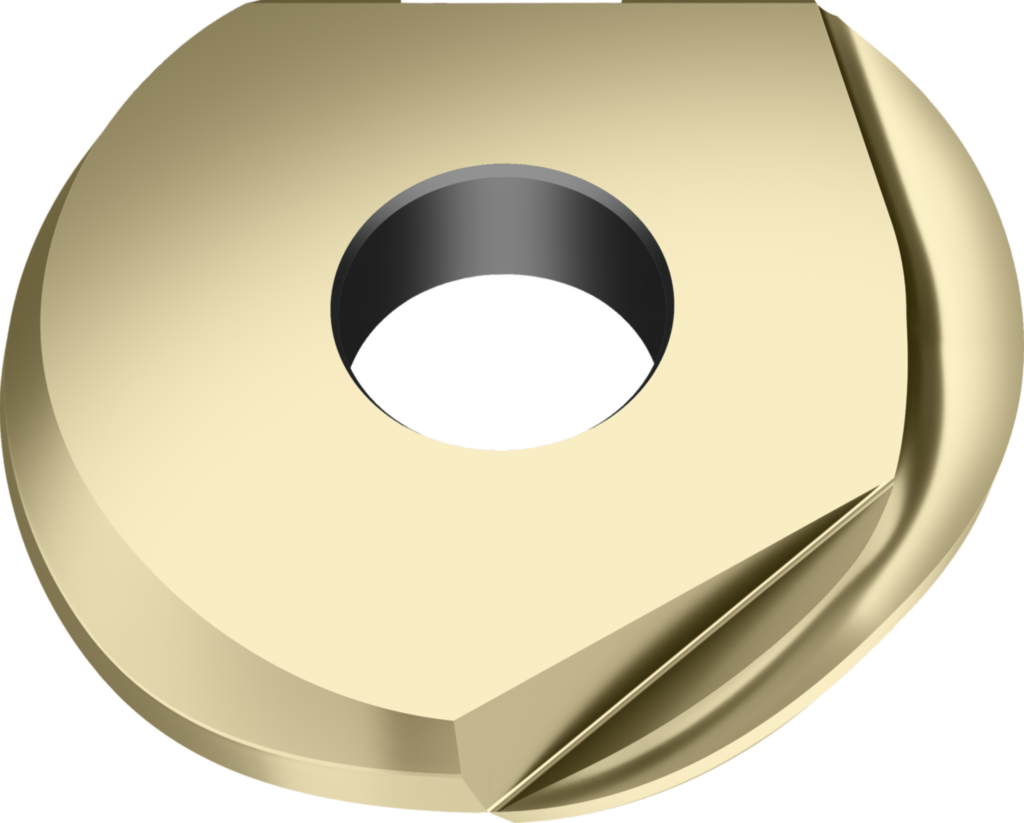

Plăcuţe de copiere-finisare P3204-D07.94 WSP46G 8448226
Plăcuţe de copiere-finisare P3204 • inch • WSP46G • Tiger·tec ® Gold • Dc=8mm
| Producător | Walter |
|---|
| Cod producător | P3204-D07.94 WSP46G |
|---|
| Cod articol | 8448226 |
|---|
| EAN | 4063465464943 |
|---|
| Tip | Plăcuţe de copiere-finisare |
|---|
| Greutate netă | 0,002 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 0,118 inch |
|---|
| Tol diametru max. de aşchiere (Dc-0,03) | 0,312 inch |
|---|
| Lungimea totală (l1) | 0,157 inch |
|---|
| Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE) | 1 |
|---|
| Numărul de muchii aşchietoare (Numărul de muchii aşchietoare) | 2 |
|---|
| Denumire (Codificare) | P3204-D07.94 WSP46G |
|---|
| Grosimea plăcuţei aşchietoare (s) | 0,079 inch |
|---|
| Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă) | H |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 10° |
|---|
| Înălţime muchie aşchietoare (C1) | 2 mm |
|---|
| Rază la colţ (D1) | 3,968 mm |
|---|
| Masă (greutate) (D75) | 0,002 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | F55 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | R |
|---|
| Număr de posibilităţi de utilizare (F2) | 1 |
|---|
| Clasă de toleranţă (G1) | H |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 3 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WSP46G |
|---|
| Acoperire/suprafaţă (H5) | TiAlN/ZrN |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | P3204-D07.94 WSP46G |
|---|
| Codificare produs (J22) | 6424 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$P32008$$3RBI$$$ |
|---|
| Procedee de prelucrare (J8) | FFO |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
