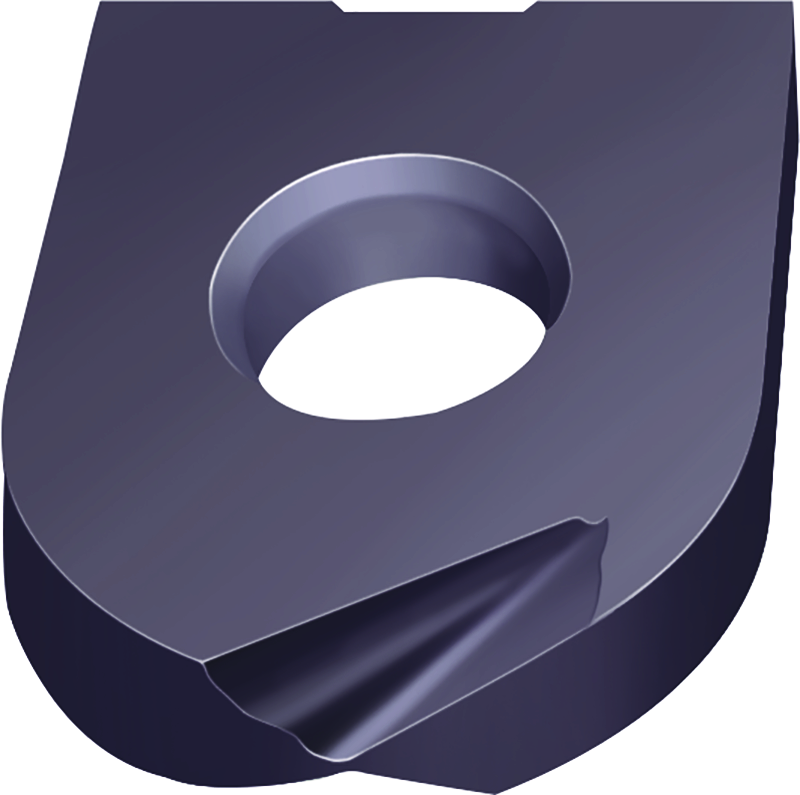

Plăcuţe de copiere-finisare P3201-D10 WKP35 5052100

Plăcuţe de copiere-finisare P3201-D10 WKP35

Plăcuţe de copiere-finisare P3201 • metric • WKP35 • Tiger·tec ® • Dc=10mm

ProducătorWalter
Cod producătorP3201-D10 WKP35
Cod articol5052100
EAN0448591789
TipPlăcuţe de copiere-finisare
Greutate netă0,003 kg
DisponibilitateUnelte standard pe stoc

Domenii de aplicare (ISO)

P – OțelAplicație principală
K – FontăAplicație principală

Date tehnice

Diametrul de îmbinare (d1)4 mm
Tol diametru max. de aşchiere (Dc-0,03)10 mm
Lungimea totală (l1)5 mm
Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE)1
Numărul de muchii aşchietoare (Numărul de muchii aşchietoare)2
Denumire (Codificare)P3201-D10 WKP35
Grosimea plăcuţei aşchietoare (s)2,5 mm
Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă)H
Unghi de aşezare normal, muchie principală (A2)7°
Înălţime muchie aşchietoare (C1)2,5 mm
Rază la colţ (D1)5 mm
Masă (greutate) (D75)0,003 kg
Spărgător de aşchii (E6)1
Spărgător de aşchii, denumirea producătorului (E9)A57
Execuţie plăcuţă aşchietoare (F1)R
Număr de posibilităţi de utilizare (F2)1
Clasă de toleranţă (G1)H
Tip de fixare (G5)3
Diametru gaură de fixare (G6)4 mm
Alimentare cu lichid de ungere-răcire (H2)0
Denumire sort de la producător (H3)WKP35
Acoperire/suprafaţă (H5)TiCN+Al2O3+(TiN)
Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6)S
Număr articol (J21)P3201-D10 WKP35
Codificare produs (J22)6423
Siglă companie (J3)W
Codare loc de separare pe partea maşinii (J6)WR$$P32010$$3RBM$$$
Procedee de prelucrare (J8)FFO
Număr standard caracteristică (NSM)DIN4000-76
