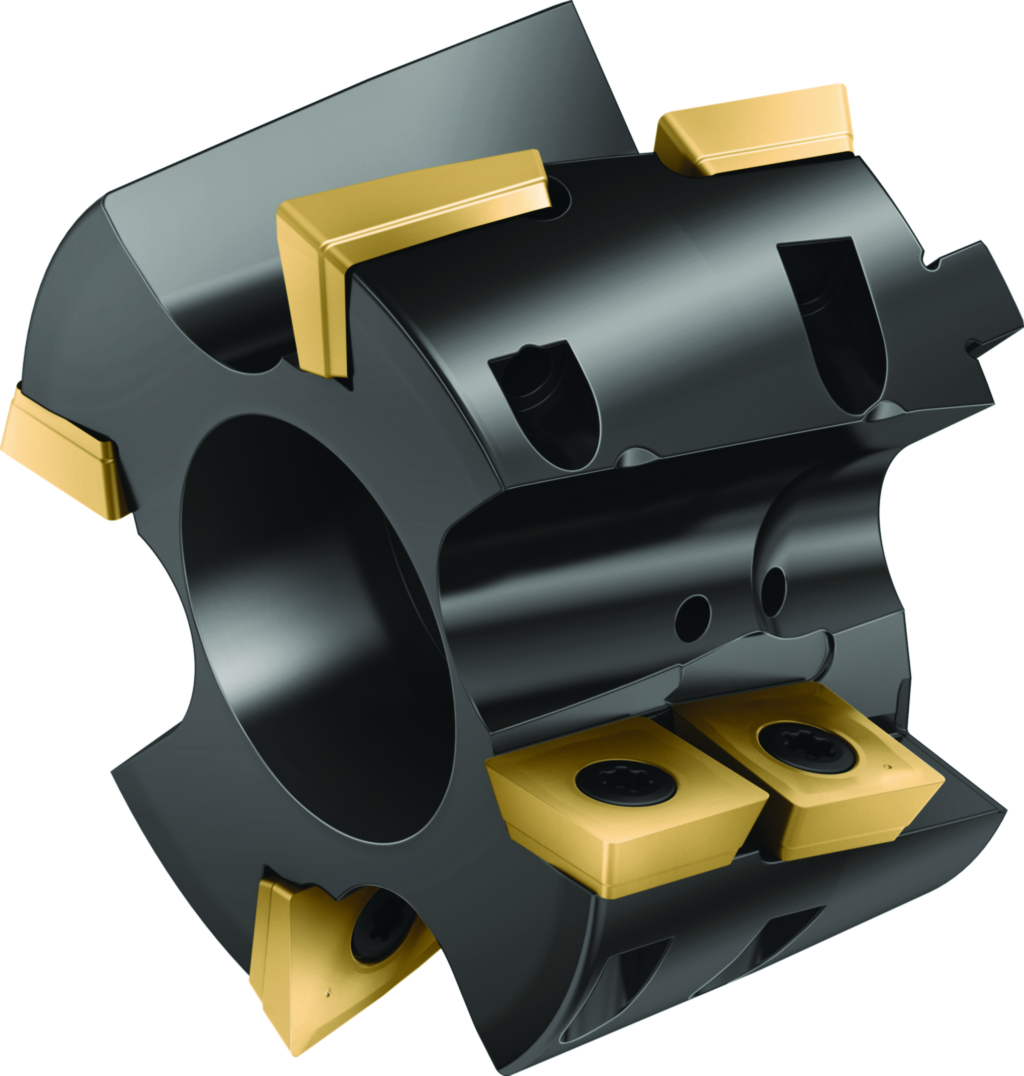

Piesă frontală pentru freze ştiulete M4258-050-P20-02-25-F 7457859
Piesă frontală pentru freze ştiulete M4258 • κ=90° • metric • LD .. 1204 .. • Dc=50mm • Z=2
| Producător | Walter |
|---|
| Cod producător | M4258-050-P20-02-25-F |
|---|
| Cod articol | 7457859 |
|---|
| EAN | 0915664724 |
|---|
| Tip | Piesă frontală pentru freze ştiulete |
|---|
| Greutate netă | 0,140 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Construcţie modulară: Piesă frontală interschimbabilă în cazul uzurii corpului în zona frontală
- Fiabilitate înaltă datorită alimentării interne cu lichid de răcire – şi în piesa frontală
- Concept care menajează resursele
- Eficienţă economică ridicată datorită celor 4, respectiv 2 muchii aşchietoare pe fiecare plăcuţă amovibilă
- Consum de putere redus datorită geometriilor pozitive
- Costuri reduse pentru achiziţie şi depozitare
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 25 mm |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 2 |
|---|
| Numărul de plăcuţe amovibile – partea circumferențială (Nr. Plăcuţe) | 4 EA |
|---|
| Diametrul muchiei aşchietoare (Dc) | 50 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea maximă în consolă (l4) | 25,1 mm |
|---|
| Codificare sculă (Codificare) | M4258-050-P20-02-25-F |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 17300 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | LDM . 1704 .. R |
|---|
| Greutatea (Greutate) | 0,14 kg |
|---|
| Numărul de dinţi (Z) | 2 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 50 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 25 mm |
|---|
| Lungime în consolă (B3) | 25,1 mm |
|---|
| Lungime utilă (B4) | 25,1 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 25,1 mm |
|---|
| Turaţie, maximă (D6) | 17300 1/min |
|---|
| Masă (greutate) (D7) | 0,14 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 2 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 2 |
|---|
| Number of insert mounting levels (F23) | 2 |
|---|
| Number of inserts per mounting level (F24) | 2 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 2 |
|---|
| Număr de plăcuţe amovibile poziţia B (G15) | 4 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Cutting item type count (G22) | 2 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | M4258-050-P20-02-25-F |
|---|
| Codificare produs (J22) | 6832 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$LD1704083R***12 |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
