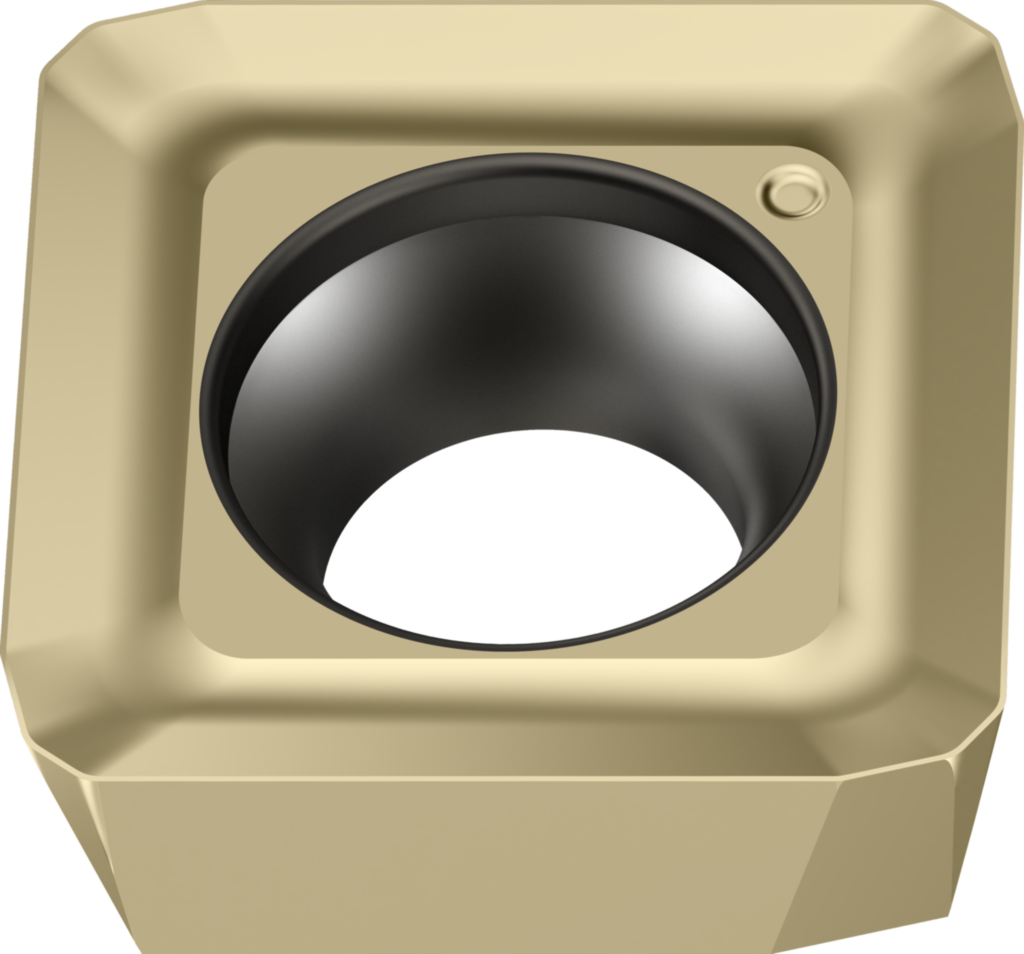

Pătrate pozitive SPGT1204EDR-F55 WPP35G 8462695
Pătrate pozitive SPGT ...-F55 • clearance angle major=11° • WPP35G • Tiger·tec ® Gold • Corner radius=0,5mm • wiper edge length=1,3mm
| Producător | Walter |
|---|
| Cod producător | SPGT1204EDR-F55 WPP35G |
|---|
| Cod articol | 8462695 |
|---|
| EAN | 4063465527419 |
|---|
| Tip | Pătrate pozitive |
|---|
| Greutate netă | 0,007 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 11° |
|---|
| Lungimea muchiei aşchietoare Wiper (b) | 1,3 mm |
|---|
| Numărul de muchii aşchietoare (Numărul de muchii aşchietoare) | 4 |
|---|
| Lungimea muchiei aşchietoare (l) | 12,7 mm |
|---|
| Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE) | 1 |
|---|
| Denumire (Codificare) | SPGT1204EDR-F55 WPP35G |
|---|
| Rază (r) | 0,5 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 4,76 mm |
|---|
| Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă) | G |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 90° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 11° |
|---|
| Cerc înscris (B3) | 12,7 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 4,76 mm |
|---|
| Rază la colţ (D1) | 0,5 mm |
|---|
| Lăţime faţetă de colţ (D2) | 0,65 mm |
|---|
| Lăţime, muchii aşchietoare plane (D6) | 1,25 mm |
|---|
| Unghi de degajare (D7) | 16° |
|---|
| Masă (greutate) (D75) | 0,007 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | S |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | F55 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | R |
|---|
| Număr de posibilităţi de utilizare (F2) | 4 |
|---|
| Clasă de toleranţă (G1) | G |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 5,5 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WPP35G |
|---|
| Acoperire/suprafaţă (H5) | TiCN+Al2O3+TiN |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | SPGT1204EDR |
|---|
| Număr articol (J21) | SPGT1204EDR-F55 WPP35G |
|---|
| Codificare produs (J22) | 8613 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$SP1204$$3RBED$$ |
|---|
| Procedee de prelucrare (J8) | FPL |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
