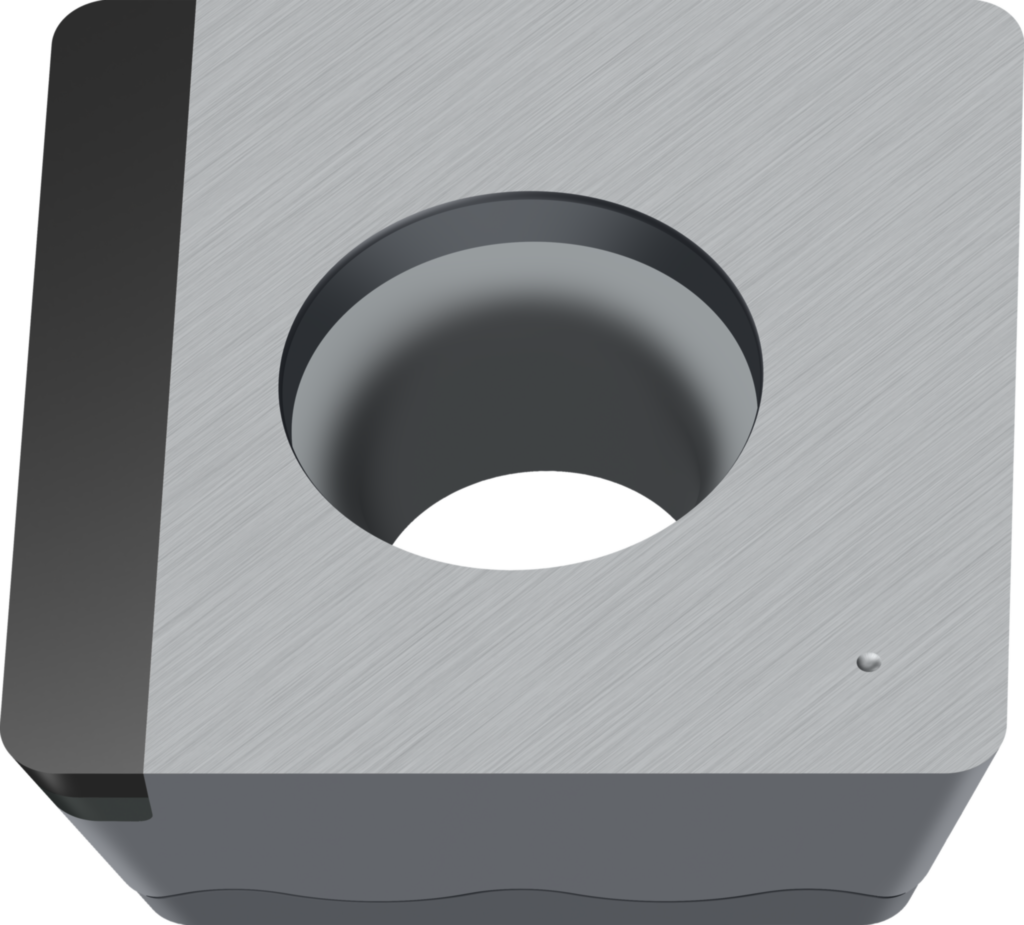

Pătrate pozitive SDGW09T304-A88 WDN20 8168990
Pătrate pozitive SDGW ...-A88 • clearance angle major=15° • WDN20 • Corner radius=0,4mm
| Producător | Walter |
|---|
| Cod producător | SDGW09T304-A88 WDN20 |
|---|
| Cod articol | 8168990 |
|---|
| EAN | 4063464067558 |
|---|
| Tip | Pătrate pozitive |
|---|
| Greutate netă | 0,002 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Prelucrare rentabilă şi precisă
- Forţe de aşchiere reduse şi tendinţă redusă de apariţie a vibraţiilor
- Suprafeţe foarte bune
- Cei mai scurţi timpi de prelucrare datorită vitezelor mari de aşchiere şi numărului mare de dinţi
- Costuri reduse cu materialul aşchietor datorită durabilităţii extrem de ridicate
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 15° |
|---|
| Numărul de muchii aşchietoare (Numărul de muchii aşchietoare) | 1 |
|---|
| Lungimea plăcuței (l) | 9,52 mm |
|---|
| Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE) | 1 |
|---|
| Denumire (Codificare) | SDGW09T304-A88 WDN20 |
|---|
| Rază la colţ (r) | 0,4 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 3,97 mm |
|---|
| Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă) | G |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 90° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 15° |
|---|
| Lungimea muchiei aşchietoare (B1) | 9,52 mm |
|---|
| Cerc înscris (B3) | 9,52 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 3,97 mm |
|---|
| Unghi de degajare (D7) | 0° |
|---|
| Masă (greutate) (D75) | 0,002 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | F |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | A88 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Număr de posibilităţi de utilizare (F2) | 1 |
|---|
| Clasă de toleranţă (G1) | G |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 3,9 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WDN20 |
|---|
| Acoperire/suprafaţă (H5) | PKD |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | SDGW09T304 |
|---|
| Număr articol (J21) | SDGW09T304-A88 WDN20 |
|---|
| Codificare produs (J22) | 8032 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$SD09T3043NB$$04 |
|---|
| Procedee de prelucrare (J8) | FPL |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
