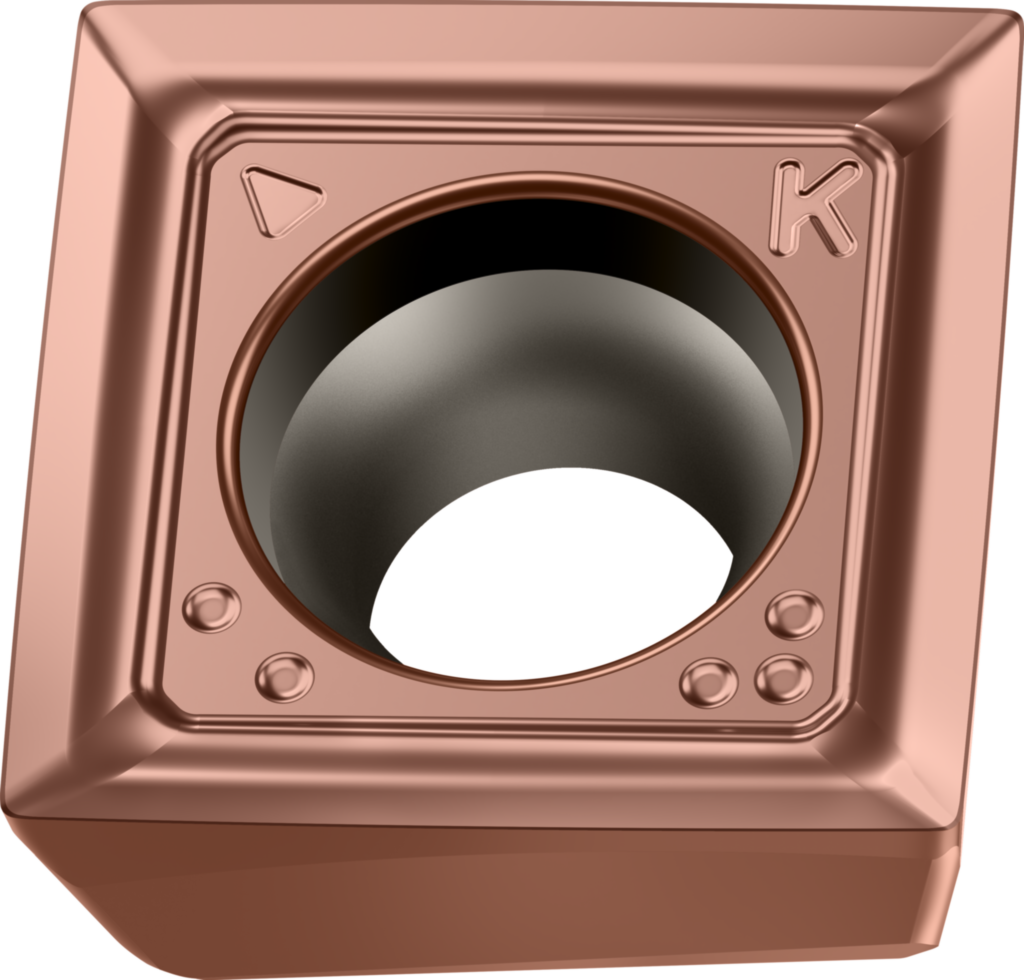

Pătrate pozitive SCHT110502-K85 WN15 8457185
Pătrate pozitive SCHT ...-K85 • clearance angle major=11° • WN15 • Corner radius=0,2mm
| Producător | Walter |
|---|
| Cod producător | SCHT110502-K85 WN15 |
|---|
| Cod articol | 8457185 |
|---|
| EAN | 4063465499617 |
|---|
| Tip | Pătrate pozitive |
|---|
| Greutate netă | 0,006 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 11° |
|---|
| Numărul de muchii aşchietoare (Numărul de muchii aşchietoare) | 4 |
|---|
| Lungimea muchiei aşchietoare (l) | 11,1 mm |
|---|
| Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE) | 1 |
|---|
| Denumire (Codificare) | SCHT110502-K85 WN15 |
|---|
| Rază (r) | 0,2 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 5,16 mm |
|---|
| Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă) | H |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 90° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 11° |
|---|
| Cerc înscris (B3) | 11,1 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 5,16 mm |
|---|
| Rază la colţ (D1) | 0,2 mm |
|---|
| Unghi de degajare (D7) | 25° |
|---|
| Masă (greutate) (D75) | 0,006 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | F |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | K85 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | R |
|---|
| Număr de posibilităţi de utilizare (F2) | 4 |
|---|
| Clasă de toleranţă (G1) | H |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 4,4 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WN15 |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | SCHT110502 |
|---|
| Număr articol (J21) | SCHT110502-K85 WN15 |
|---|
| Codificare produs (J22) | 8432 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$SC1105023RB$$02 |
|---|
| Procedee de prelucrare (J8) | FPL |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
