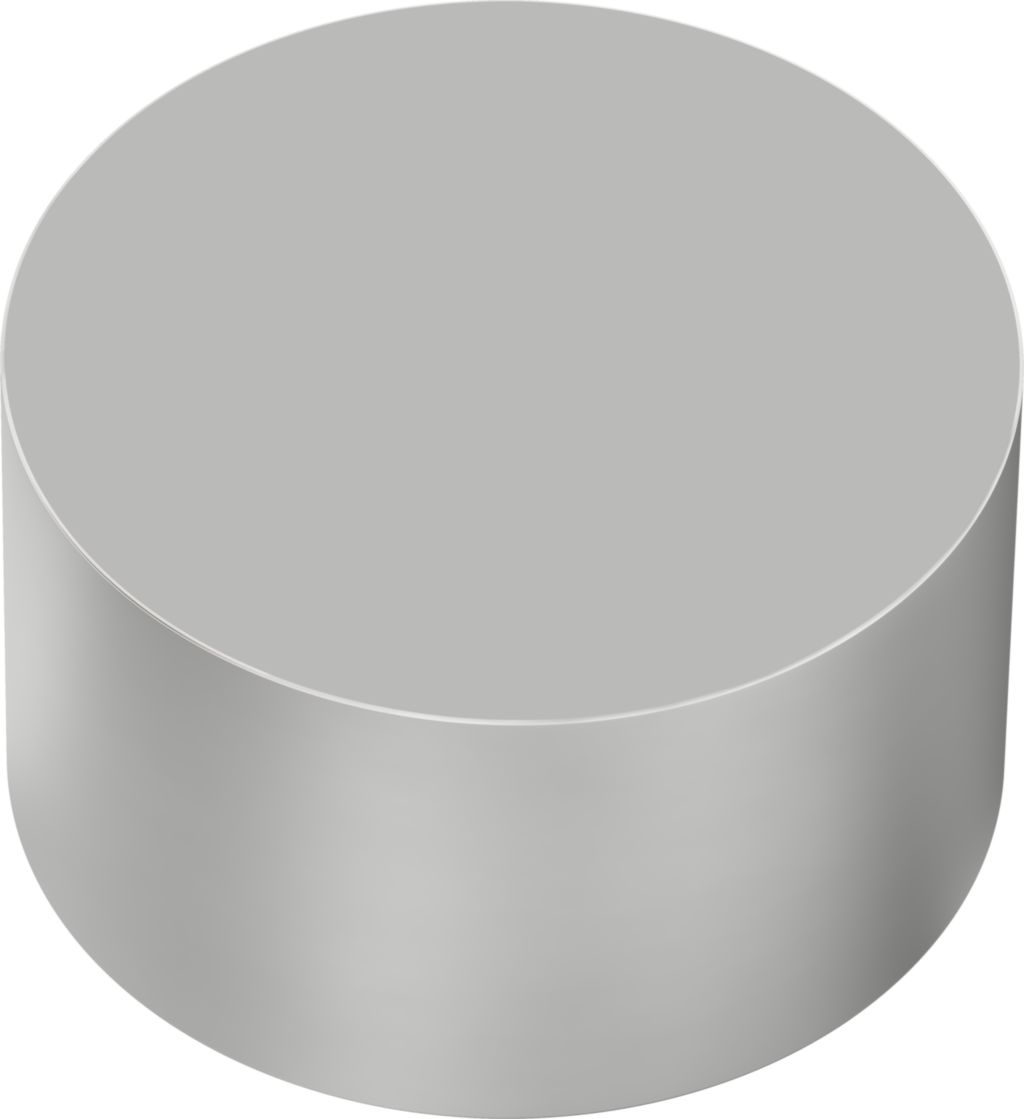

Inserție ceramică indexabilă - rotundă negativă RNGN120700E WIS10 6541645
Inserție ceramică indexabilă - rotundă negativă RNGN ...-E • WIS10 • r=6,3mm
| Producător | Walter |
|---|
| Cod producător | RNGN120700E WIS10 |
|---|
| Cod articol | 6541645 |
|---|
| EAN | 0733496957 |
|---|
| Tip | Inserție ceramică indexabilă - rotundă negativă |
|---|
| Greutate netă | 0,004 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Pentru forţe de aşchiere minime
Geometrie
- Muchie aşchietoare rotunjită
Domenii de aplicare (ISO)
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 0° |
|---|
| Adâncime de aşchiere (ap) | 0.1–3.6 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 8 |
|---|
| Rata de avans (f) | 0.10–0.32 mm |
|---|
| Diametrul cercului înscris (d) | 12,7 mm |
|---|
| Denumire (Codificare) | RNGN120700E WIS10 |
|---|
| Grosimea plăcuţei aşchietoare (s) | 7,94 mm |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 0° |
|---|
| Cerc înscris (B3) | 12,7 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 7,938 mm |
|---|
| Unghi de degajare (D7) | 0° |
|---|
| Masă (greutate) (D75) | 0,004 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 0 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | E |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Clasă de toleranţă (G1) | G |
|---|
| Tip de fixare (G5) | 1 |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WIS10 |
|---|
| Acoperire/suprafaţă (H5) | SiALON-Keramik |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | RNGN120700 |
|---|
| Număr articol (J21) | RNGN120700E WIS10 |
|---|
| Codificare produs (J22) | 442 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | ISO$RN1207001NA$$00 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
