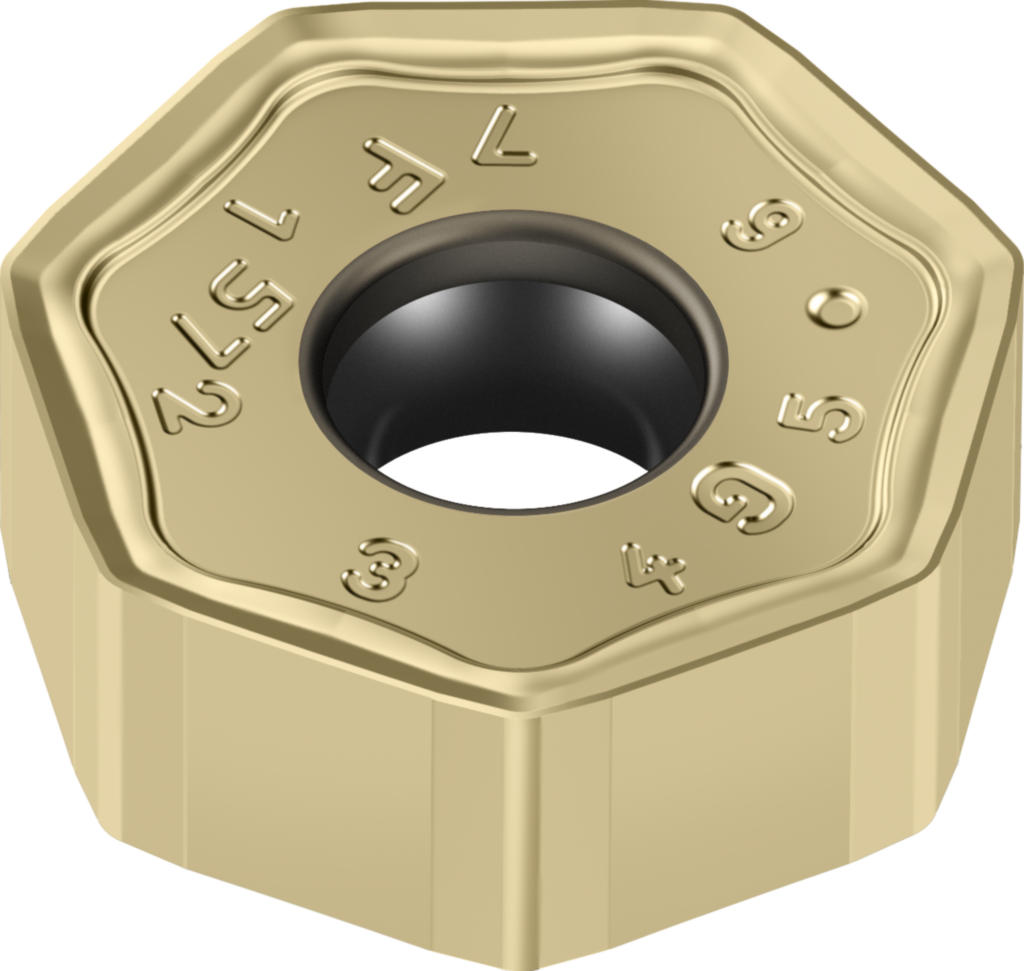

Heptagonale negative XNGU0705ANN-F57 WKP35G 7170606
Heptagonale negative XNGU ...-F57 • clearance angle major=0° • WKP35G • Tiger·tec ® Gold • Corner radius=0,8mm • wiper edge length=1,1mm
| Producător | Walter |
|---|
| Cod producător | XNGU0705ANN-F57 WKP35G |
|---|
| Cod articol | 7170606 |
|---|
| EAN | 0860123789 |
|---|
| Tip | Heptagonale negative |
|---|
| Greutate netă | 0,011 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare Wiper (b) | 1,1 mm |
|---|
| Numărul de muchii aşchietoare (Numărul de muchii aşchietoare) | 14 |
|---|
| Diametrul cercului înscris (d) | 14,5 mm |
|---|
| Lungimea muchiei aşchietoare (l) | 6,98 mm |
|---|
| Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE) | 2 |
|---|
| Denumire (Codificare) | XNGU0705ANN-F57 WKP35G |
|---|
| Rază (r) | 0,8 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 5 mm |
|---|
| Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă) | G |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 128,57° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 0° |
|---|
| Cerc înscris (B3) | 14,5 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 5 mm |
|---|
| Rază la colţ (D1) | 0,8 mm |
|---|
| Lăţime, muchii aşchietoare plane (D6) | 1,1 mm |
|---|
| Unghi de degajare (D7) | 16° |
|---|
| Masă (greutate) (D75) | 0,011 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | S |
|---|
| Spărgător de aşchii (E6) | 2 |
|---|
| Lungime limitată a muchiei aşchietoare (E7) | 5,1 mm |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | F57 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Număr de posibilităţi de utilizare (F2) | 7 |
|---|
| Clasă de toleranţă (G1) | G |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WKP35G |
|---|
| Acoperire/suprafaţă (H5) | TiAlN+TiN |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | XNGU0705ANN |
|---|
| Număr articol (J21) | XNGU0705ANN-F57 WKP35G |
|---|
| Codificare produs (J22) | 5053 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$XN0705083NB$$08 |
|---|
| Procedee de prelucrare (J8) | FPL |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
