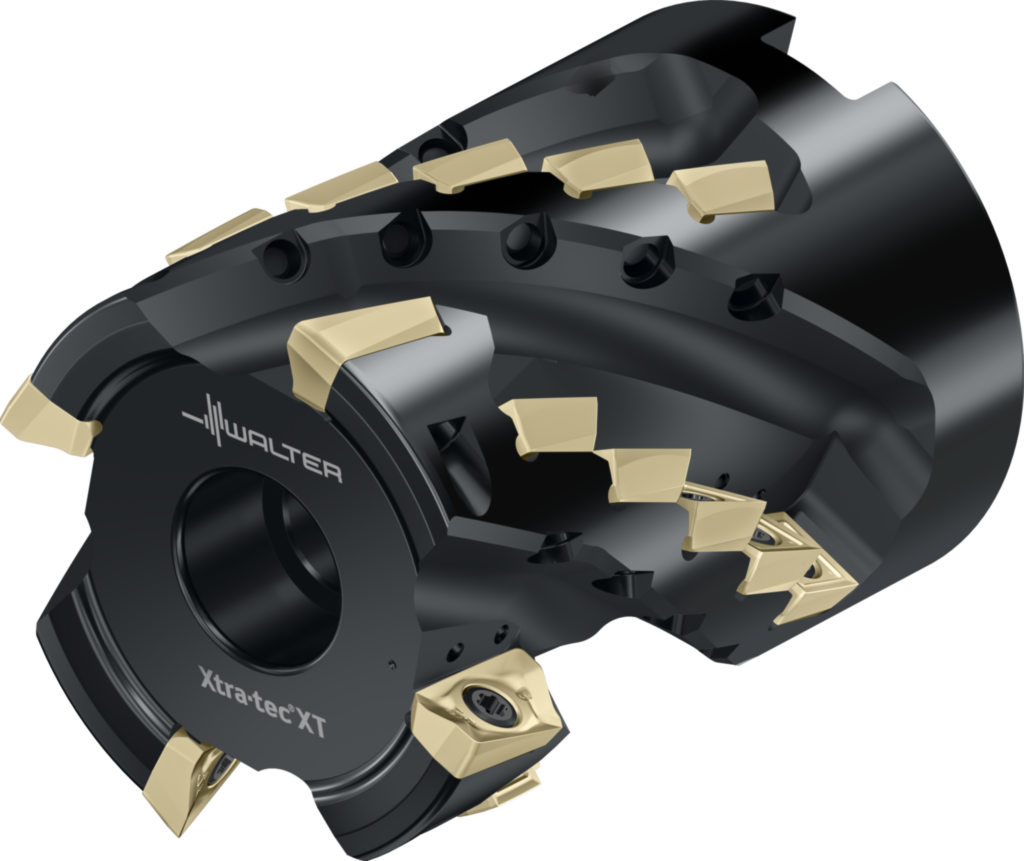

Freze ştiulete M5250-080-B32-05-80-16 8457201

Freze ştiulete M5250 • Xtra·tec ® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • BC .. 1605 .. • Dc=80mm • Z=5

Producător	Walter
Cod producător	M5250-080-B32-05-80-16
Cod articol	8457201
EAN	4063465499778
Tip	Freze ştiulete
Greutate netă	2,318 kg
Disponibilitate	Unelte standard pe stoc

Avantaje

Fiabilitate ridicată datorită designului stabil al sculei şi al plăcuţelor amovibile
Volum mare de aşchii îndepărtate datorită variantei cu dantură completă
Costuri reduse ale procesului datorită materialelor aşchietoare Tiger·tec ® de ultimă generaţie, precum şi a celor două, respectiv patru muchii aşchietoare utilizabile
Flexibilitate mare datorită varietăţii de plăcuţe amovibile specifice sistemului BC..1605... de pe partea frontală a frezei ştiulete
Aşchiere netedă, fără vibraţii, datorită plăcuţei periferice speciale SC..1105... pentru M5250

Domenii de aplicare (ISO)

P – Oțel	Aplicație principală
M – Oțel inoxidabil	Aplicație principală
K – Fontă	Aplicație principală
N – Metale neferoase	Aplicație principală
S – Superaliaje și titan	Aplicație principală
O – Alte materiale	Aplicație secundară

Date tehnice

Lungimea muchiei aşchietoare (Lc)	80 mm
Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe)	5
Numărul de plăcuţe amovibile – partea circumferențială (Nr. Plăcuţe)	35 EA
Diametrul muchiei aşchietoare (Dc)	80 mm
Diametrul de îmbinare (d1)	32 mm
Unghiul de atac (KAPR)	90°
Lungimea maximă în consolă (l4)	105 mm
Codificare sculă (Codificare)	M5250-080-B32-05-80-16
Unghi maxim de plonjare (RMPX)	1,65°
Turaţie maximă (RPMX)	11600 r/min
Plăcuţe amovibile posibile – partea frontală (Tip)	BC .. 1605 .. R
Plăcuţe amovibile posibile – partea circumferențială (Tip)	SC .. 1105 ..
Greutatea (Greutate)	2,32 kg
Numărul de dinţi (Z)	5
Diametru muchie aşchietoare 1 (diametru nominal) (A1)	80 mm
Diametrul corpului (A3)	77,67 mm
Diametrul butucului (A4)	77,67 mm
Lăţime minimă de aşchiere (B11)	80 mm
Adâncime de aşchiere (B2)	1,165 mm
Cantitate rezerve de reascuţire (B5)	105 mm
Lungime funcţională (B71)	105 mm
Coadă, pe partea maşinii (C11)	FDA
Formă adaptor, pe partea maşinii (C12)	12
Variantă de adaptor, pe partea maşinii (C14)	1
Tip de preluare, pe partea maşinii (C15)	0
Mărime adaptor, pe partea maşinii (C2)	320
Diametru de prindere, pe partea maşinii (C3)	32 mm
Tip de freză (D11)	J
Ajustabilitate (D4)	0
Turaţie, maximă (D6)	11600 1/min
Masă (greutate) (D7)	2,318 kg
Unghi de degajare lateral (E2)	0°
Unghi axial de aşchiere (E3)	0°
Sensul de aşchiere (F1)	R
Număr de muchii aşchietoare active, pe circumferinţă (F21)	5
Număr de muchii aşchietoare active, pe partea frontală (F22)	5
Number of insert mounting levels (F23)	2
Number of inserts per mounting level (F24)	35
Număr de plăcuţe amovibile poziţia A (G13)	5
Număr de plăcuţe amovibile poziţia B (G15)	35
