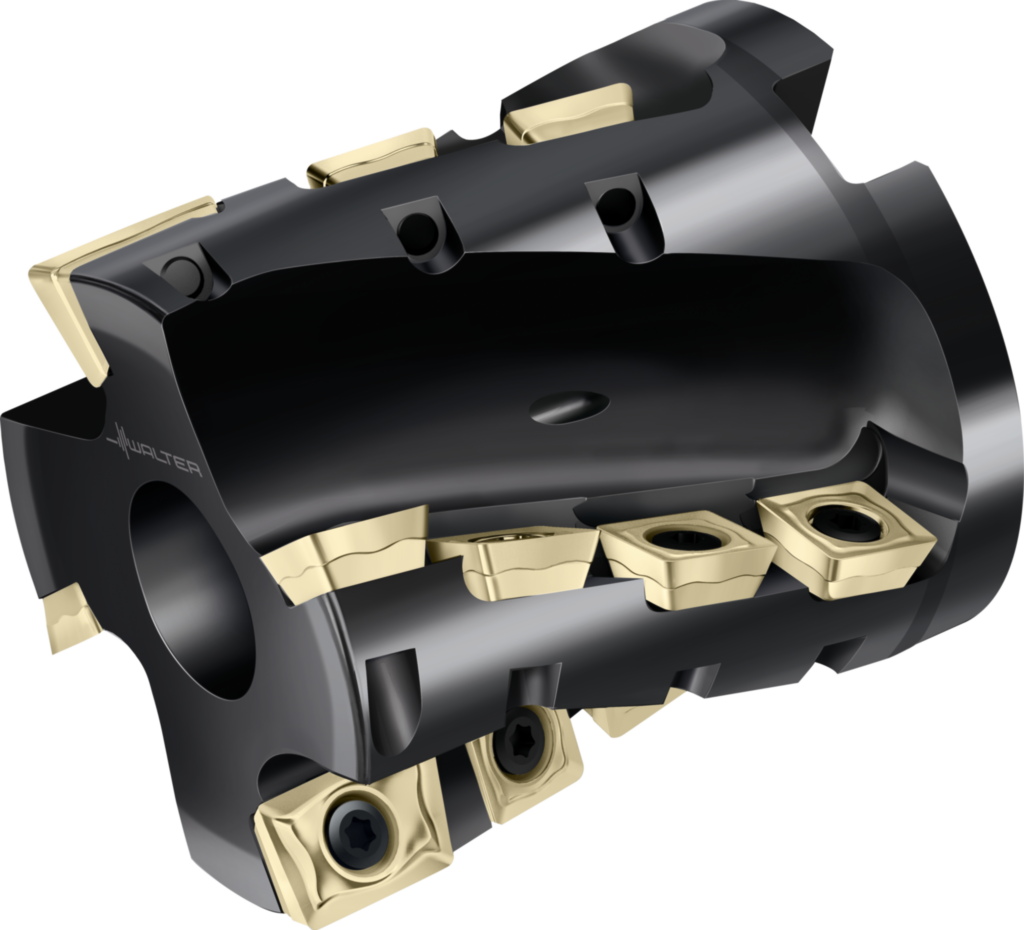

Freze ştiulete M4258-100-B40-04-77 6903673
Freze ştiulete M4258 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • SD .. 1204 .. • Dc=100mm • Z=4
| Producător | Walter |
|---|
| Cod producător | M4258-100-B40-04-77 |
|---|
| Cod articol | 6903673 |
|---|
| EAN | 0812033724 |
|---|
| Tip | Freze ştiulete |
|---|
| Greutate netă | 2,390 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Concept care menajează resursele
- Eficienţă economică ridicată datorită celor 4, respectiv 2 muchii aşchietoare pe fiecare plăcuţă amovibilă
- Consum de putere redus datorită geometriilor pozitive
- Costuri reduse pentru achiziţie şi depozitare
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 77 mm |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 4 |
|---|
| Numărul de plăcuţe amovibile – partea circumferențială (Nr. Plăcuţe) | 28 EA |
|---|
| Diametrul muchiei aşchietoare (Dc) | 100 mm |
|---|
| Diametrul de îmbinare (d1) | 40 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea maximă în consolă (l4) | 80 mm |
|---|
| Codificare sculă (Codificare) | M4258-100-B40-04-77 |
|---|
| Unghi maxim de plonjare (RMPX) | 0,4° |
|---|
| Turaţie maximă (RPMX) | 11400 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | LDM . 1704 .. R |
|---|
| Greutatea (Greutate) | 2,39 kg |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 100 mm |
|---|
| Diametrul corpului (A3) | 98,135 mm |
|---|
| Diametrul butucului (A4) | 98 mm |
|---|
| Lăţime minimă de aşchiere (B11) | 37,73 mm |
|---|
| Adâncime de aşchiere (B2) | 1 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 80 mm |
|---|
| Coadă, pe partea maşinii (C11) | FDA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 22 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 0 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 40 mm |
|---|
| Tip de freză (D11) | J |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 11400 1/min |
|---|
| Masă (greutate) (D7) | 2,39 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Number of insert mounting levels (F23) | 2 |
|---|
| Number of inserts per mounting level (F24) | 28 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 4 |
|---|
| Număr de plăcuţe amovibile poziţia B (G15) | 28 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Cutting item type count (G22) | 2 |
|---|
