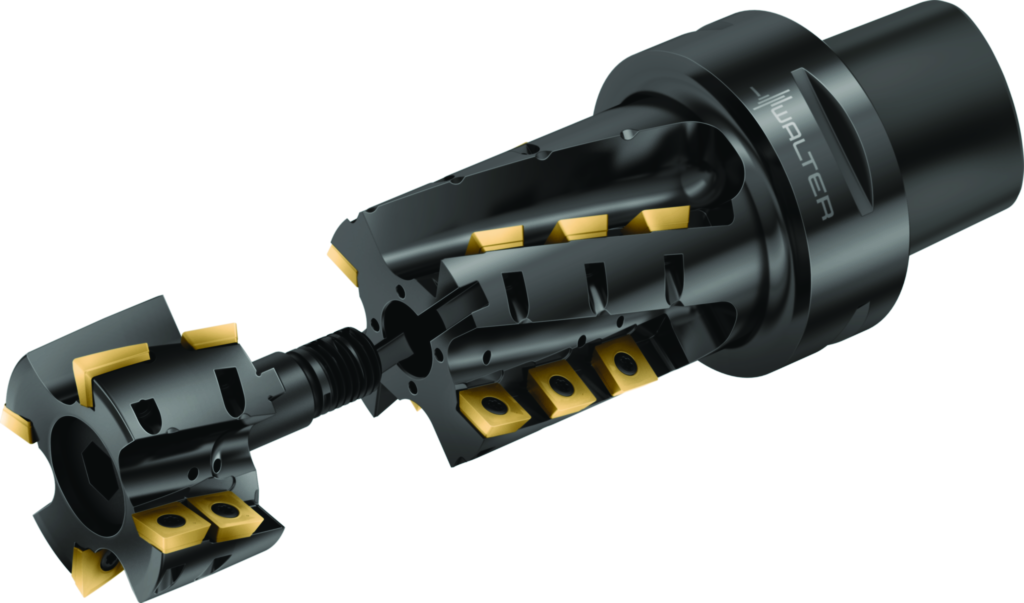

Freze ştiulete M4258-080-C8-03-116-M 7458152
Freze ştiulete M4258 • Walter Capto TM ISO 26623 • κ=90° • metric • SD .. 1704 .. • Dc=80mm • Z=3
| Producător | Walter |
|---|
| Cod producător | M4258-080-C8-03-116-M |
|---|
| Cod articol | 7458152 |
|---|
| EAN | 0915581724 |
|---|
| Tip | Freze ştiulete |
|---|
| Greutate netă | 3,900 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Construcţie modulară: Piesă frontală interschimbabilă în cazul uzurii corpului în zona frontală
- Fiabilitate înaltă datorită alimentării interne cu lichid de răcire – şi în piesa frontală
- Concept care menajează resursele
- Eficienţă economică ridicată datorită celor 4, respectiv 2 muchii aşchietoare pe fiecare plăcuţă amovibilă
- Consum de putere redus datorită geometriilor pozitive
- Costuri reduse pentru achiziţie şi depozitare
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 118 mm |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 3 |
|---|
| Numărul de plăcuţe amovibile – partea circumferențială (Nr. Plăcuţe) | 33 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 80 mm |
|---|
| Diametrul de îmbinare (d1) | 80 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungime utilă (l16) | 150 mm |
|---|
| Lungimea maximă în consolă (l4) | 150 mm |
|---|
| Codificare sculă (Codificare) | M4258-080-C8-03-116-M |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 12900 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | LDM . 1704 .. R |
|---|
| Greutatea (Greutate) | 3,9 kg |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 80 mm |
|---|
| Diametrul corpului (A3) | 78,135 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 118 mm |
|---|
| Lungime în consolă (B3) | 150 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 198 mm |
|---|
| Lungime cap (B6) | 150 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 800 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 80 mm |
|---|
| Lungime coadă (C4) | 48 mm |
|---|
| Turaţie, maximă (D6) | 12900 1/min |
|---|
| Masă (greutate) (D7) | 3,9 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Number of insert mounting levels (F23) | 2 |
|---|
| Number of inserts per mounting level (F24) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia B (G15) | 33 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
