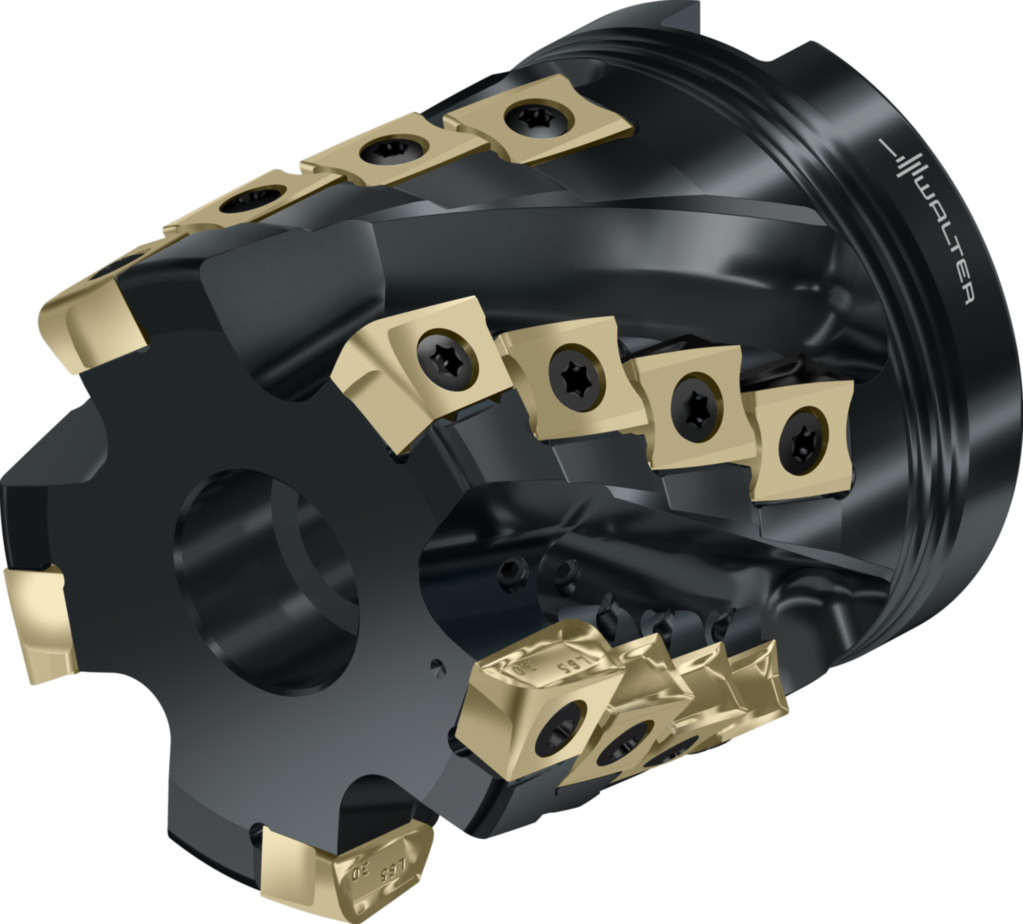

Freze ştiulete M3255-063-B27-05-46 7440207
Freze ştiulete M3255 • Walter BLAXX • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • LN .. 1206 .. • Dc=63mm • Z=5
| Producător | Walter |
|---|
| Cod producător | M3255-063-B27-05-46 |
|---|
| Cod articol | 7440207 |
|---|
| EAN | 0911623724 |
|---|
| Tip | Freze ştiulete |
|---|
| Greutate netă | 0,985 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate ridicată datorită evacuării foarte bune a aşchiilor şi designului stabil
- Eficienţă economică ridicată datorită celor 4, respectiv 2 muchii aşchietoare pe fiecare plăcuţă amovibilă
- Alimentare precisă cu lichid de răcire la fiecare muchie aşchietoare, adecvat şi pentru răcirea cu înaltă presiune
- Volum maxim de material aşchiat datorită numărului maxim de dinţi
- Timpi scurţi de prelucrare datorită volumului mare de aşchii îndepărtate
- Geometrie pentru aşchiere uşoară prin muchii aşchietoare torsionate şi unghi de degajare pozitiv
Domenii de aplicare (ISO)
| M – Oțel inoxidabil | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 46 mm |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 5 |
|---|
| Numărul de plăcuţe amovibile – partea circumferențială (Nr. Plăcuţe) | 15 EA |
|---|
| Diametrul muchiei aşchietoare (Dc) | 63 mm |
|---|
| Diametrul de îmbinare (d1) | 27 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea maximă în consolă (l4) | 70 mm |
|---|
| Codificare sculă (Codificare) | M3255-063-B27-05-46 |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 18000 r/min |
|---|
| Plăcuţe amovibile posibile – partea frontală (Tip) | XNHX1306 .. R |
|---|
| Plăcuţe amovibile posibile – partea circumferențială (Tip) | LNHX120604R |
|---|
| Greutatea (Greutate) | 0,98 kg |
|---|
| Numărul de dinţi (Z) | 5 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 63 mm |
|---|
| Diametrul corpului (A3) | 59,8 mm |
|---|
| Diametrul butucului (A4) | 59,8 mm |
|---|
| Lăţime minimă de aşchiere (B11) | 43,7 mm |
|---|
| Adâncime de aşchiere (B2) | 1,6 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 70 mm |
|---|
| Coadă, pe partea maşinii (C11) | FDA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 12 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 0 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 270 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 27 mm |
|---|
| Tip de freză (D11) | J |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 18000 1/min |
|---|
| Masă (greutate) (D7) | 0,985 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 5 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 5 |
|---|
| Number of insert mounting levels (F23) | 2 |
|---|
| Number of inserts per mounting level (F24) | 15 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 5 |
|---|
| Număr de plăcuţe amovibile poziţia B (G15) | 15 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
