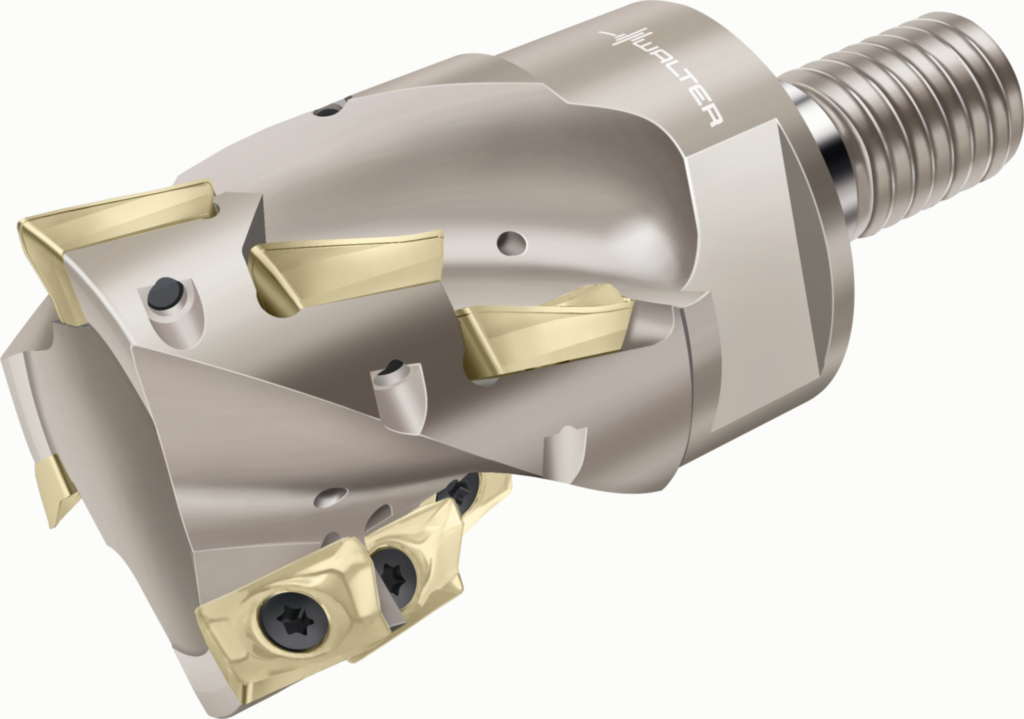

Freze ştiulete F4238.T36.040.Z03.29 6563857
Freze ştiulete F4238 • Xtra·tec ® • ScrewFit • κ=90° • metric • AD .. 1606 .. • Dc=40mm • Z=3
| Producător | Walter |
|---|
| Cod producător | F4238.T36.040.Z03.29 |
|---|
| Cod articol | 6563857 |
|---|
| EAN | 0738335724 |
|---|
| Tip | Freze ştiulete |
|---|
| Greutate netă | 0,397 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 29 mm |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 3 |
|---|
| Numărul de plăcuţe amovibile – partea circumferențială (Nr. Plăcuţe) | 3 EA |
|---|
| Diametrul muchiei aşchietoare (Dc) | 40 mm |
|---|
| Diametrul de îmbinare (d1) | 36 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea maximă în consolă (l4) | 55 mm |
|---|
| Codificare sculă (Codificare) | F4238.T36.040.Z03.29 |
|---|
| Unghi maxim de plonjare (RMPX) | 2,46° |
|---|
| Turaţie maximă (RPMX) | 15800 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | AD .. 1606 .. R |
|---|
| Greutatea (Greutate) | 0,4 kg |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 40 mm |
|---|
| Diametrul corpului (A3) | 38,5 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 29 mm |
|---|
| Lungime în consolă (B3) | 55 mm |
|---|
| Lungime utilă (B4) | 55 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 90 mm |
|---|
| Lungime cap (B6) | 55 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 360 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 36 mm |
|---|
| Turaţie, maximă (D6) | 15800 1/min |
|---|
| Masă (greutate) (D7) | 0,397 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 2,46° |
|---|
| Adâncimea de plonjare, max. (E5) | 1,4 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Number of insert mounting levels (F23) | 2 |
|---|
| Number of inserts per mounting level (F24) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia B (G15) | 3 |
|---|
