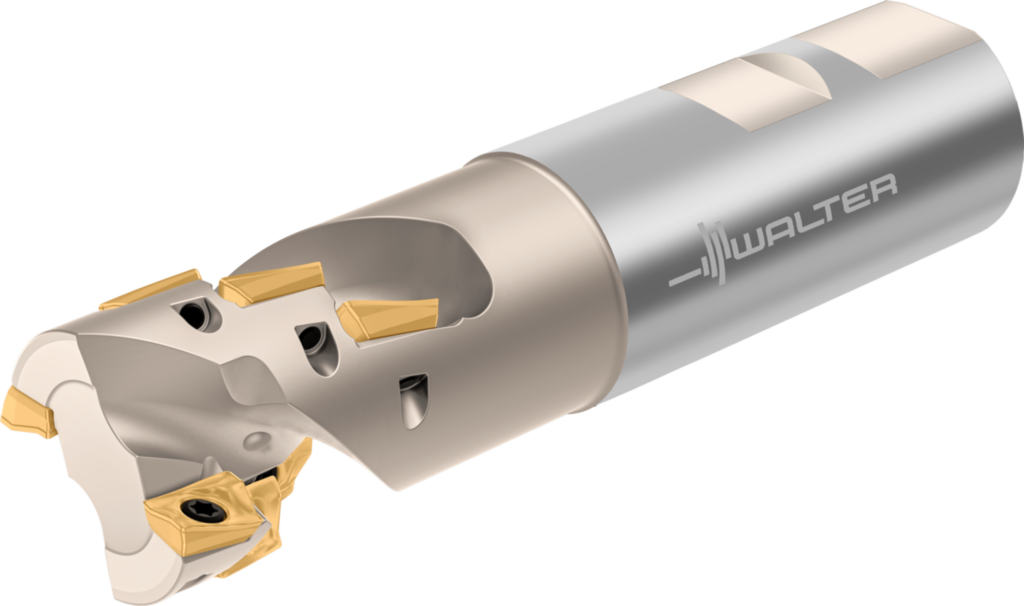

Freze ştiulete F4038.UW19.019.Z01.30 6517595
Freze ştiulete F4038 • Xtra·tec ® • coadă DIN 1835 B • κ=90° • inch • AD .. 0803 .. • Dc=19mm • Z=1
| Producător | Walter |
|---|
| Cod producător | F4038.UW19.019.Z01.30 |
|---|
| Cod articol | 6517595 |
|---|
| EAN | 0728020724 |
|---|
| Tip | Freze ştiulete |
|---|
| Greutate netă | 0,176 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Volum mare de material aşchiat îndepărtat, chiar şi pe maşini cu putere redusă, datorită aşchierii line pozitive
- Reducerea costurilor de prelucrare datorită frezării aproape fără bavuri
- Fiabilitate ridicată datorită opritorului fix axial din primul rând al plăcuţelor amovibile şi datorită plăcuţelor amovibile extrem de stabile
- Maximum productivity on account of the Tiger·tec ® Silver coatings which can be used universally
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 1,181 inch |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 2 |
|---|
| Numărul de plăcuţe amovibile – partea circumferențială (Nr. Plăcuţe) | 3 EA |
|---|
| Diametrul muchiei aşchietoare (Dc) | 0,75 inch |
|---|
| Diametrul de îmbinare (d1) | 0,75 inch |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea totală (l1) | 3,78 inch |
|---|
| Lungimea maximă în consolă (l4) | 1,77 inch |
|---|
| Codificare sculă (Codificare) | F4038.UW19.019.Z01.30 |
|---|
| Unghi maxim de plonjare (RMPX) | 5,47° |
|---|
| Turaţie maximă (RPMX) | 40000 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | AD .. 0803 .. R |
|---|
| Greutatea (Greutate) | 0,388 lbs |
|---|
| Numărul de dinţi (Z) | 1 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 19,05 mm |
|---|
| Diametrul corpului (A3) | 18,3 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 30 mm |
|---|
| Lungime în consolă (B3) | 44,958 mm |
|---|
| Lungime utilă (B4) | 44,958 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 96 mm |
|---|
| Lungime cap (B6) | 43,7 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 750 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 19,05 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Turaţie, maximă (D6) | 40000 1/min |
|---|
| Masă (greutate) (D7) | 0,176 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 5,47° |
|---|
| Adâncimea de plonjare, max. (E5) | 0,9 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 1 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 1 |
|---|
| Number of insert mounting levels (F23) | 2 |
|---|
| Number of inserts per mounting level (F24) | 2 |
|---|
