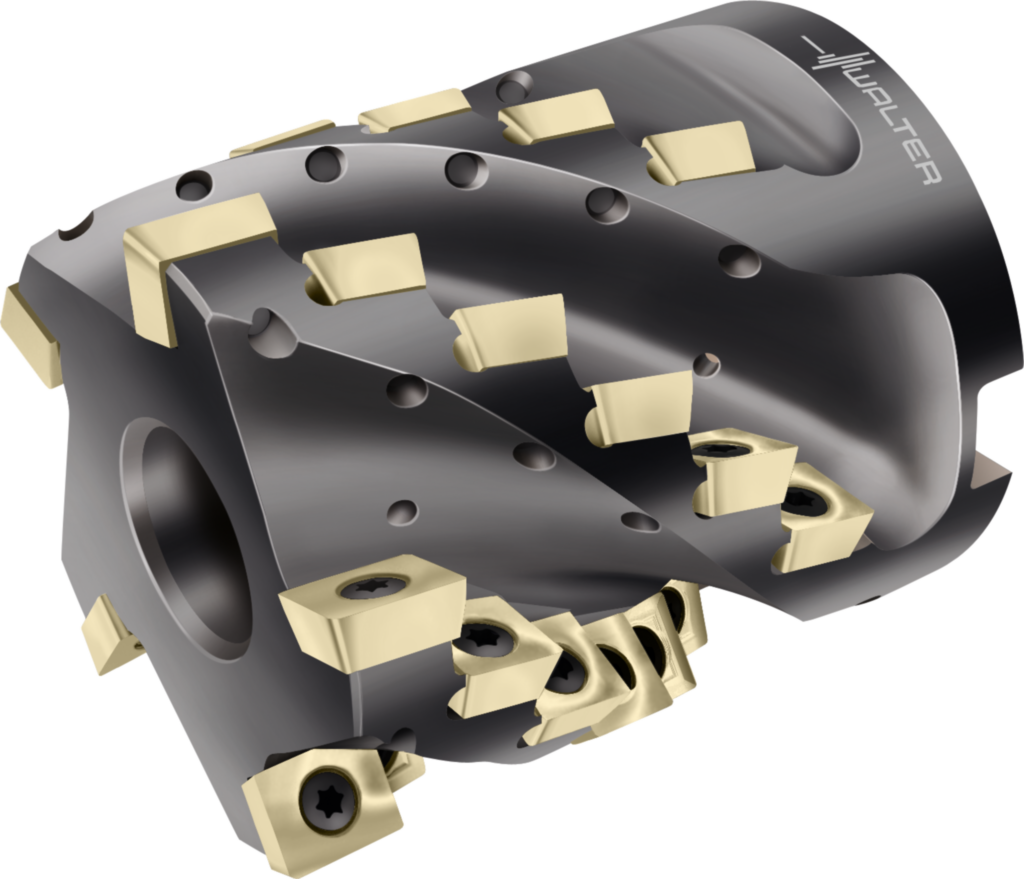

Freze ştiulete F2338F.B.085.Z05.70 5001495
Freze ştiulete F2338F • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • LP .. 1506 .. • Dc=85mm • Z=5
| Producător | Walter |
|---|
| Cod producător | F2338F.B.085.Z05.70 |
|---|
| Cod articol | 5001495 |
|---|
| EAN | 0347632737 |
|---|
| Tip | Freze ştiulete |
|---|
| Greutate netă | 2,265 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
| K – Fontă | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 70 mm |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 5 |
|---|
| Numărul de plăcuţe amovibile – partea circumferențială (Nr. Plăcuţe) | 25 EA |
|---|
| Diametrul muchiei aşchietoare (Dc) | 85 mm |
|---|
| Diametrul de îmbinare (d1) | 32 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea maximă în consolă (l4) | 95 mm |
|---|
| Codificare sculă (Codificare) | F2338F.B.085.Z05.70 |
|---|
| Turaţie maximă (RPMX) | 14200 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | LP .. 1506 .. |
|---|
| Greutatea (Greutate) | 2,56 kg |
|---|
| Numărul de dinţi (Z) | 5 EA |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 85 mm |
|---|
| Diametrul corpului (A3) | 82,6 mm |
|---|
| Diametrul butucului (A4) | 79,6 mm |
|---|
| Lăţime minimă de aşchiere (B11) | 70 mm |
|---|
| Adâncime de aşchiere (B2) | 2,7 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 95 mm |
|---|
| Lungime funcţională (B71) | 95 mm |
|---|
| Coadă, pe partea maşinii (C11) | FDA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 12 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 0 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 320 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 32 mm |
|---|
| Tip de freză (D11) | J |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 14200 1/min |
|---|
| Masă (greutate) (D7) | 2,265 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 5 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 5 |
|---|
| Number of insert mounting levels (F23) | 2 |
|---|
| Number of inserts per mounting level (F24) | 25 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 5 |
|---|
| Număr de plăcuţe amovibile poziţia B (G15) | 25 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Cutting item type count (G22) | 2 |
|---|
