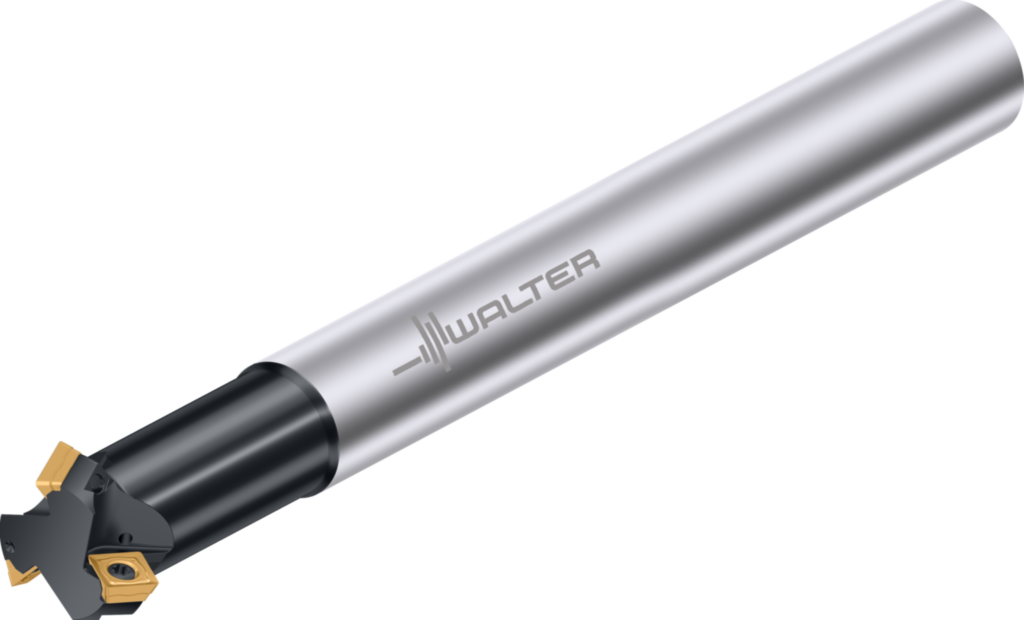

Freze pentru teşire M4574.019-A19-02-05-60 7932519
Freze pentru teşire M4574 • coadă cilindrică • inch • κ=30° • Dc=19,1mm • Z=2 • SD .. 09T3 ..
| Producător | Walter |
|---|
| Cod producător | M4574.019-A19-02-05-60 |
|---|
| Cod articol | 7932519 |
|---|
| EAN | 0630179724 |
|---|
| Tip | Freze pentru teşire |
|---|
| Greutate netă | 0,461 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Eficienţă economică ridicată
- Efort redus la achiziţie şi depozitare datorită plăcuţelor amovibile specifice sistemului, cu utilizare universală
- 4, respectiv 2 muchii aşchietoare per plăcuţă amovibilă
- Concept care menajează resursele
- Consum de putere redus datorită geometriilor înalt pozitive
- Producţie cu compensare de CO 2 prin proiecte de protecţie climatică
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,268 inch |
|---|
| Diametru de tăiere (Dc) | 0,75 inch |
|---|
| Diametrul de îmbinare (d1) | 0,75 inch |
|---|
| Lungimea totală (l1) | 7,874 inch |
|---|
| Lungimea maximă în consolă (l4) | 1,575 inch |
|---|
| Codificare sculă (Codificare) | M4574.019-A19-02-05-60 |
|---|
| Turaţie maximă (RPMX) | 30400 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | SDM . 09T308 |
|---|
| Greutatea (Greutate) | 1,016 lbs |
|---|
| Numărul de dinţi (Z) | 2 |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 2 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 19,05 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 28,551 mm |
|---|
| Diametrul corpului (A3) | 31,9 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 6,8 mm |
|---|
| Lungime în consolă (B3) | 40 mm |
|---|
| Lungime utilă (B4) | 40 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 200 mm |
|---|
| Lungime cap (B6) | 39 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 750 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 19,05 mm |
|---|
| Turaţie, maximă (D6) | 30400 1/min |
|---|
| Masă (greutate) (D7) | 0,461 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghiul de atac (E1) | 60° |
|---|
| Adâncimea de plonjare, max. (E5) | 0,8 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 2 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 2 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 2 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 2 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Cutting item type count (G22) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 4 |
|---|
