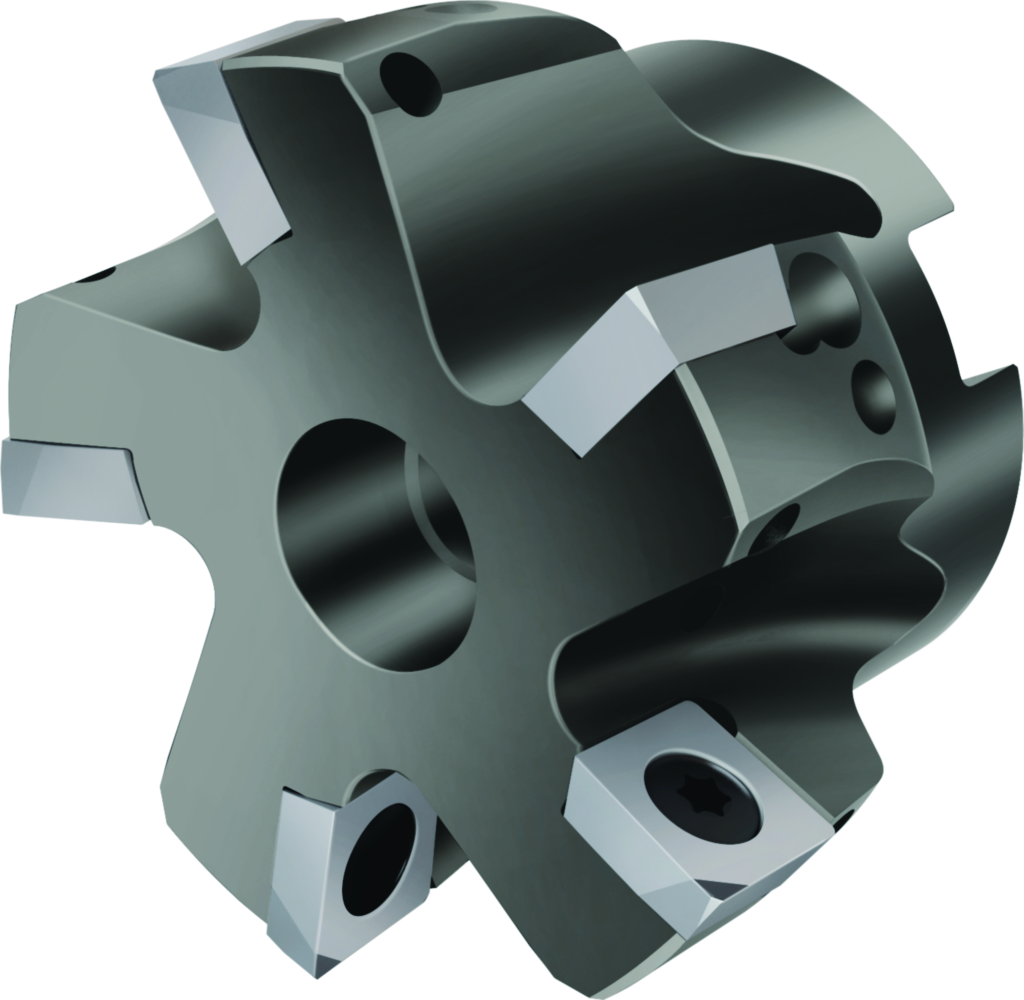

Freze frontale pentru metale uşoare F2250.B22.063.Z05.03 5118901
Freze frontale pentru metale uşoare F2250 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • SP .. 1204 .. • Dc=63mm • Z=5
| Producător | Walter |
|---|
| Cod producător | F2250.B22.063.Z05.03 |
|---|
| Cod articol | 5118901 |
|---|
| EAN | 0543994728 |
|---|
| Tip | Freze frontale pentru metale uşoare |
|---|
| Greutate netă | 0,434 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 3 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 5 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 63 mm |
|---|
| Diametrul de îmbinare (d1) | 22 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea funcţională (l4) | 40 mm |
|---|
| Codificare sculă (Codificare) | F2250.B22.063.Z05.03 |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 22000 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | SPH . 1204 . DR |
|---|
| Greutatea (Greutate) | 0,43 kg |
|---|
| Numărul de dinţi (Z) | 5 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 63 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 63 mm |
|---|
| Diametrul corpului (A3) | 61,6 mm |
|---|
| Diametrul butucului (A4) | 45 mm |
|---|
| Diametru de teşire, gaură de montaj (A5) | 16,35 mm |
|---|
| Adâncime de aşchiere (B2) | 3 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 40 mm |
|---|
| Lungime adâncire, gaură de montaj (B6) | 12 mm |
|---|
| Lungime funcţională (B71) | 40 mm |
|---|
| Coadă, pe partea maşinii (C11) | FDA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 12 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 0 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 220 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 22 mm |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 22000 1/min |
|---|
| Masă (greutate) (D7) | 0,434 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Adâncimea de plonjare, max. (E5) | 0,9 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 5 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 5 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 5 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 5 |
|---|
