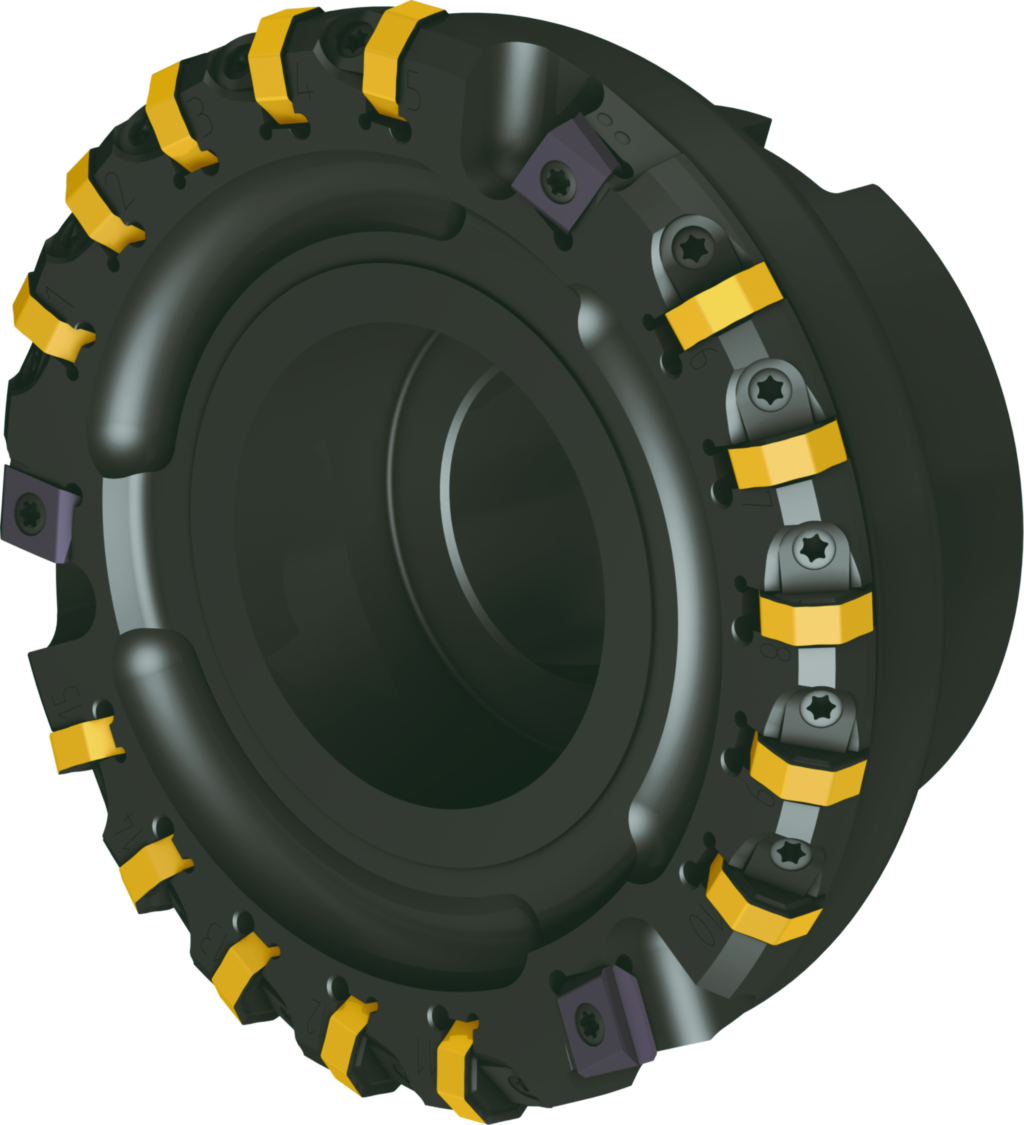

Freze frontale octogonale de finisare M2025-080-B27-12-03 6625053
Freze frontale octogonale de finisare M2025 • antrenare transversală cu gaură cilindrică DIN 138 • κ=42° • metric • ON .. 5424 .. • Dc=80mm • Z=12
| Producător | Walter |
|---|
| Cod producător | M2025-080-B27-12-03 |
|---|
| Cod articol | 6625053 |
|---|
| EAN | 0749982731 |
|---|
| Tip | Freze frontale octogonale de finisare |
|---|
| Greutate netă | 1,460 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Eficienţă economică ridicată
- 16 muchii aşchietoare per plăcuţă amovibilă
- Timpi reduşi ai proceselor datorită avansurilor ridicate şi vitezelor maxime de aşchiere
- Economisire la presetarea sculei
- Nu este necesară reglarea muchiilor tip Wiper
- Schimbare rapidă a plăcuţelor periferice datorită fixării cu pană
Domenii de aplicare (ISO)
| K – Fontă | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 3 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 9 |
|---|
| Diametru de tăiere (Dc) | 80 mm |
|---|
| Diametrul de îmbinare (d1) | 27 mm |
|---|
| Diametrul maxim de tăiere (Da) | 88 mm |
|---|
| Unghiul de atac (KAPR) | 41,8° |
|---|
| Lungimea funcţională (l4) | 50 mm |
|---|
| Codificare sculă (Codificare) | M2025-080-B27-12-03 |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 4900 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | ONHF050408 |
|---|
| Greutatea (Greutate) | 1,46 kg |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 80 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 88,47 mm |
|---|
| Diametrul corpului (A3) | 85,7 mm |
|---|
| Diametrul butucului (A4) | 65 mm |
|---|
| Diametru de teşire, gaură de montaj (A5) | 20 mm |
|---|
| Adâncime de aşchiere (B2) | 3 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 50 mm |
|---|
| Lungime adâncire, gaură de montaj (B6) | 12 mm |
|---|
| Lungime funcţională (B71) | 50 mm |
|---|
| Coadă, pe partea maşinii (C11) | FDA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 12 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 0 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 270 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 27 mm |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 4900 1/min |
|---|
| Masă (greutate) (D7) | 1,46 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Adâncimea de plonjare, max. (E5) | 1,1 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 12 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 12 |
|---|
| Number of insert mounting levels (F23) | 2 |
|---|
| Number of inserts per mounting level (F24) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 12 |
|---|
