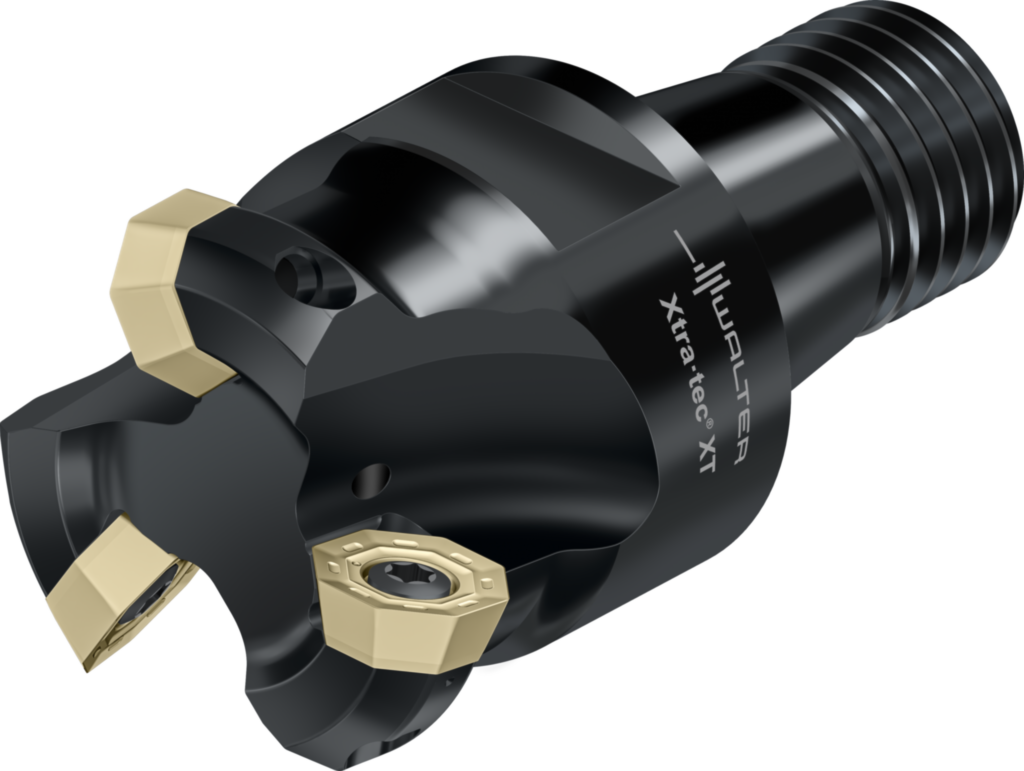

Freze frontale octogonale M5004-032-T28-02-03 7923399
Freze frontale octogonale M5004 • Xtra·tec ® XT • ScrewFit • κ=43° • metric • OD .. 0504 .. • Dc=24mm • Z=2
| Producător | Walter |
|---|
| Cod producător | M5004-032-T28-02-03 |
|---|
| Cod articol | 7923399 |
|---|
| EAN | 0627272724 |
|---|
| Tip | Freze frontale octogonale |
|---|
| Greutate netă | 0,164 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 3 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 2 |
|---|
| Diametru de tăiere (Dc) | 24 mm |
|---|
| Diametrul de îmbinare (d1) | 28 mm |
|---|
| Diametrul maxim de tăiere (Da) | 32 mm |
|---|
| Unghiul de atac (KAPR) | 43° |
|---|
| Lungimea funcţională (l4) | 40 mm |
|---|
| Codificare sculă (Codificare) | M5004-032-T28-02-03 |
|---|
| Unghi maxim de plonjare (RMPX) | 12,1° |
|---|
| Turaţie maximă (RPMX) | 29400 r/min |
|---|
| Cuplu de strângere (TQX) | 150 Nm |
|---|
| Plăcuţe amovibile posibile (Tip) | OD .. 0504 ..; ODHX0504ZZR |
|---|
| Greutatea (Greutate) | 0,16 kg |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 24 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 32 mm |
|---|
| Diametrul corpului (A3) | 30,72 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 3 mm |
|---|
| Lungime în consolă (B3) | 40 mm |
|---|
| Lungime utilă (B4) | 40 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 40 mm |
|---|
| Lungime cap (B6) | 40 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 280 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 28 mm |
|---|
| Turaţie, maximă (D6) | 29400 1/min |
|---|
| Masă (greutate) (D7) | 0,164 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 12,1° |
|---|
| Adâncimea de plonjare, max. (E5) | 1 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 2 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 2 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 2 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 2 |
|---|
