Freze frontale heptagon M3024-160-B40-12-04 6768421

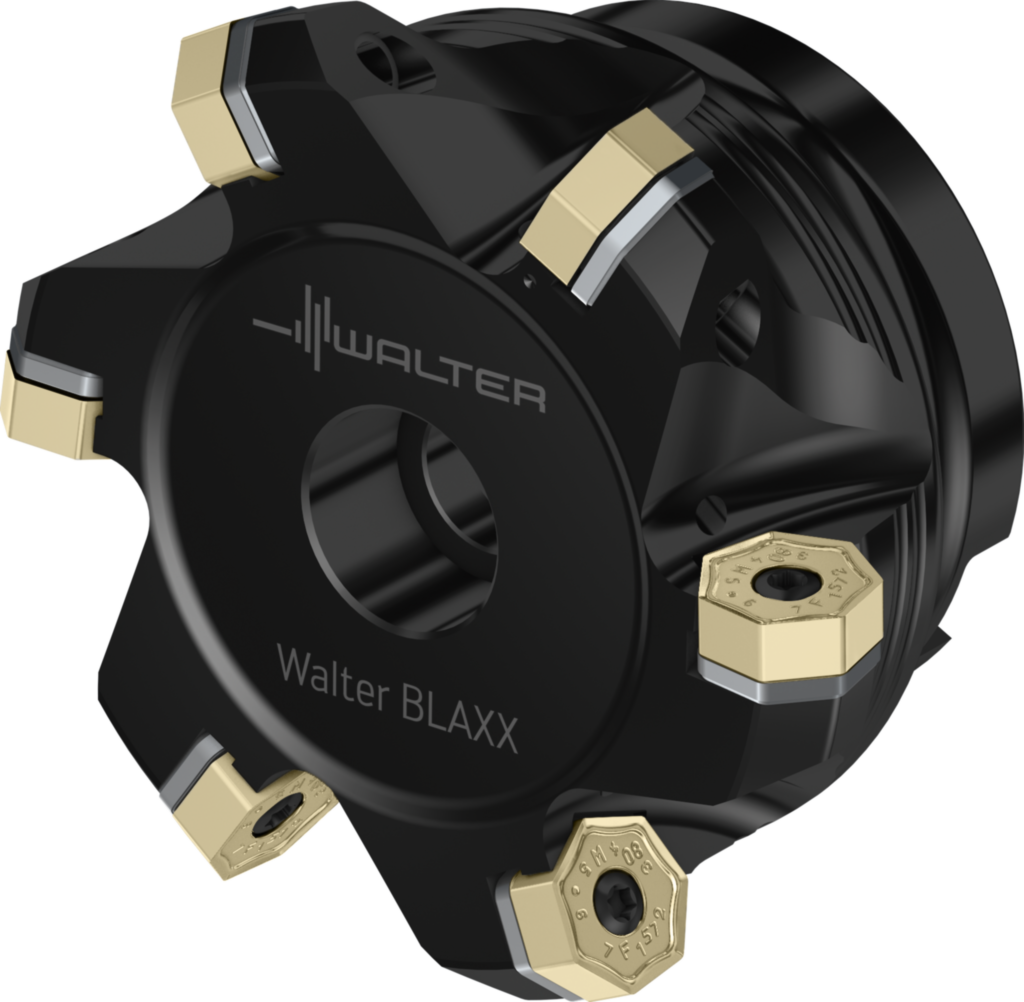

Freze frontale heptagon M3024 • Walter BLAXX • Parallel bore DIN 138 transverse keyway • κ=45° • metric • XN .. 0705 .. • Dc=160mm • Z=12
| Producător | Walter |
|---|
| Cod producător | M3024-160-B40-12-04 |
|---|
| Cod articol | 6768421 |
|---|
| EAN | 0780395724 |
|---|
| Tip | Freze frontale heptagon |
|---|
| Greutate netă | 5,645 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Eficienţă economică ridicată chiar şi pe maşini cu putere redusă
- Aşchiere lină şi volum mare de aşchii îndepărtate datorită geometriei pozitive a muchiei aşchietoare
- Fiabilitate ridicată datorită plăcuţelor amovibile stabile
- Plăcuţa de aşezare din carbură metalică permite o aşezare optimă şi un avans mare pe dinte
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 4 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 12 |
|---|
| Diametru de tăiere (Dc) | 160 mm |
|---|
| Diametrul de îmbinare (d1) | 40 mm |
|---|
| Diametrul maxim de tăiere (Da) | 169,8 mm |
|---|
| Unghiul de atac (KAPR) | 45° |
|---|
| Lungimea funcţională (l4) | 63 mm |
|---|
| Codificare sculă (Codificare) | M3024-160-B40-12-04 |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 6100 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | XN . U0705 ..; XNGX0705ANN |
|---|
| Greutatea (Greutate) | 5,64 kg |
|---|
| Numărul de dinţi (Z) | 12 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 160 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 169,8 mm |
|---|
| Diametrul corpului (A3) | 168,222 mm |
|---|
| Diametrul butucului (A4) | 130 mm |
|---|
| Diametru de teşire, gaură de montaj (A5) | 0 mm |
|---|
| Adâncime de aşchiere (B2) | 4 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 63 mm |
|---|
| Lungime funcţională (B71) | 63 mm |
|---|
| Coadă, pe partea maşinii (C11) | SPK |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 3 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 40 mm |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 6100 1/min |
|---|
| Masă (greutate) (D7) | 5,645 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Adâncimea de plonjare, max. (E5) | 1,2 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 12 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 12 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 12 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 12 |
|---|
