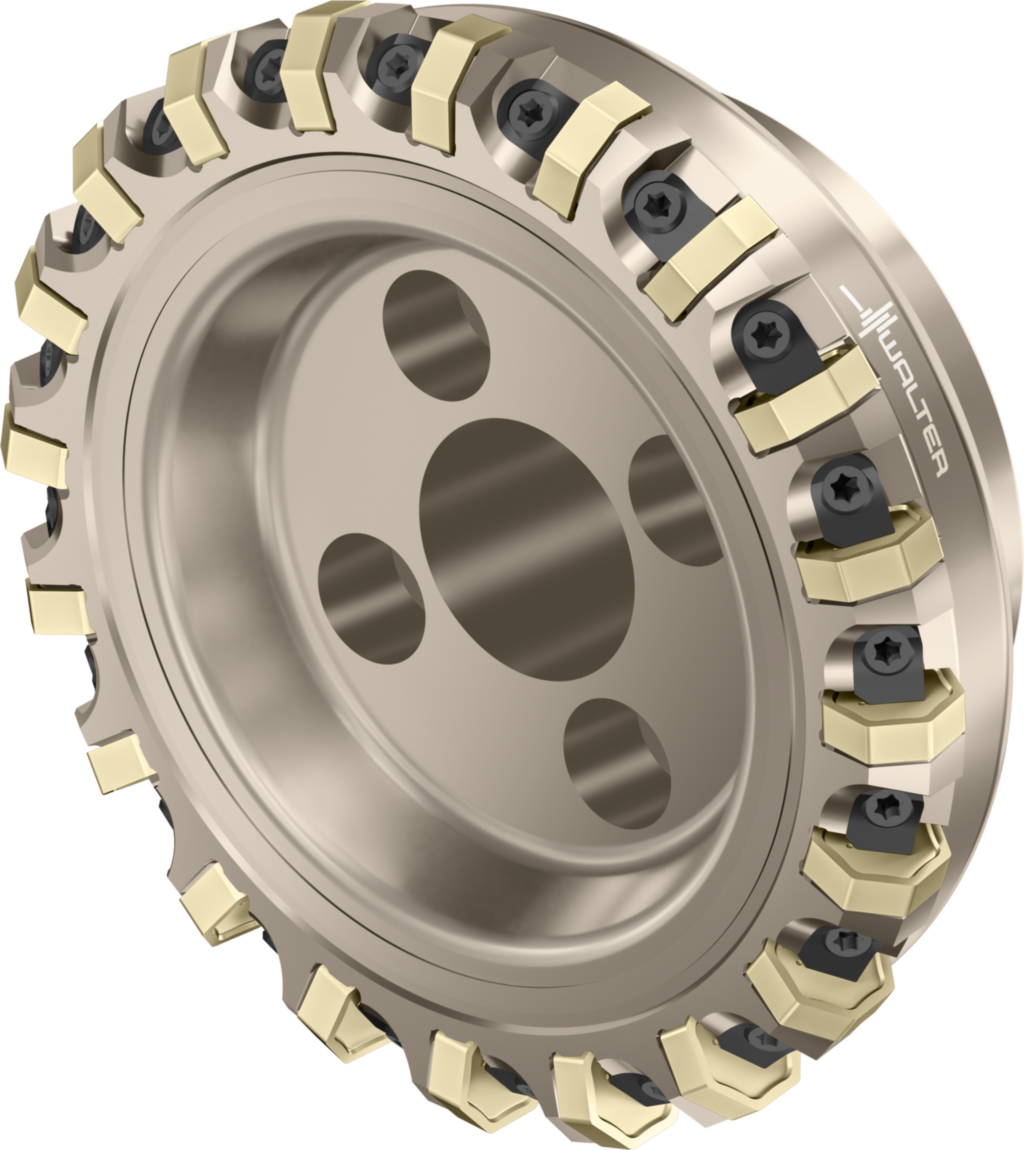

Freze frontale heptagon F4045.B27.063.Z09.04 6508006
Freze frontale heptagon F4045 • Xtra·tec ® • antrenare transversală cu gaură cilindrică DIN 138 • κ=45° • metric • XN .. 0705 .. • Dc=63mm • Z=9
| Producător | Walter |
|---|
| Cod producător | F4045.B27.063.Z09.04 |
|---|
| Cod articol | 6508006 |
|---|
| EAN | 0725756727 |
|---|
| Tip | Freze frontale heptagon |
|---|
| Greutate netă | 0,943 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Volum mare de material aşchiat îndepărtat, chiar şi pe maşini cu putere redusă, datorită aşchierii line pozitive
- Maximum productivity on account of the Tiger·tec ® Silver coatings which can be used universally
- Fiabilitate ridicată datorită plăcuţelor amovibile negative stabile
- Costuri reduse cu plăcuţele amovibile datorită celor 14 muchii aşchietoare ale plăcuţei
Domenii de aplicare (ISO)
| K – Fontă | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 4 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 9 |
|---|
| Diametru de tăiere (Dc) | 63 mm |
|---|
| Diametrul de îmbinare (d1) | 27 mm |
|---|
| Unghiul de atac (KAPR) | 45° |
|---|
| Lungimea funcţională (l4) | 50 mm |
|---|
| Codificare sculă (Codificare) | F4045.B27.063.Z09.04 |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 10000 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | XNHF0705 ..; XNHX0705ANN |
|---|
| Greutatea (Greutate) | 0,94 kg |
|---|
| Numărul de dinţi (Z) | 9 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 63 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 72,8 mm |
|---|
| Diametrul corpului (A3) | 71,4 mm |
|---|
| Diametrul butucului (A4) | 53 mm |
|---|
| Diametru de teşire, gaură de montaj (A5) | 20 mm |
|---|
| Adâncime de aşchiere (B2) | 4 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 50 mm |
|---|
| Lungime adâncire, gaură de montaj (B6) | 15 mm |
|---|
| Lungime funcţională (B71) | 50 mm |
|---|
| Coadă, pe partea maşinii (C11) | FDA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 12 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 0 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 270 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 27 mm |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 10000 1/min |
|---|
| Masă (greutate) (D7) | 0,943 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Adâncimea de plonjare, max. (E5) | 0,7 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 9 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 9 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 9 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 9 |
|---|
