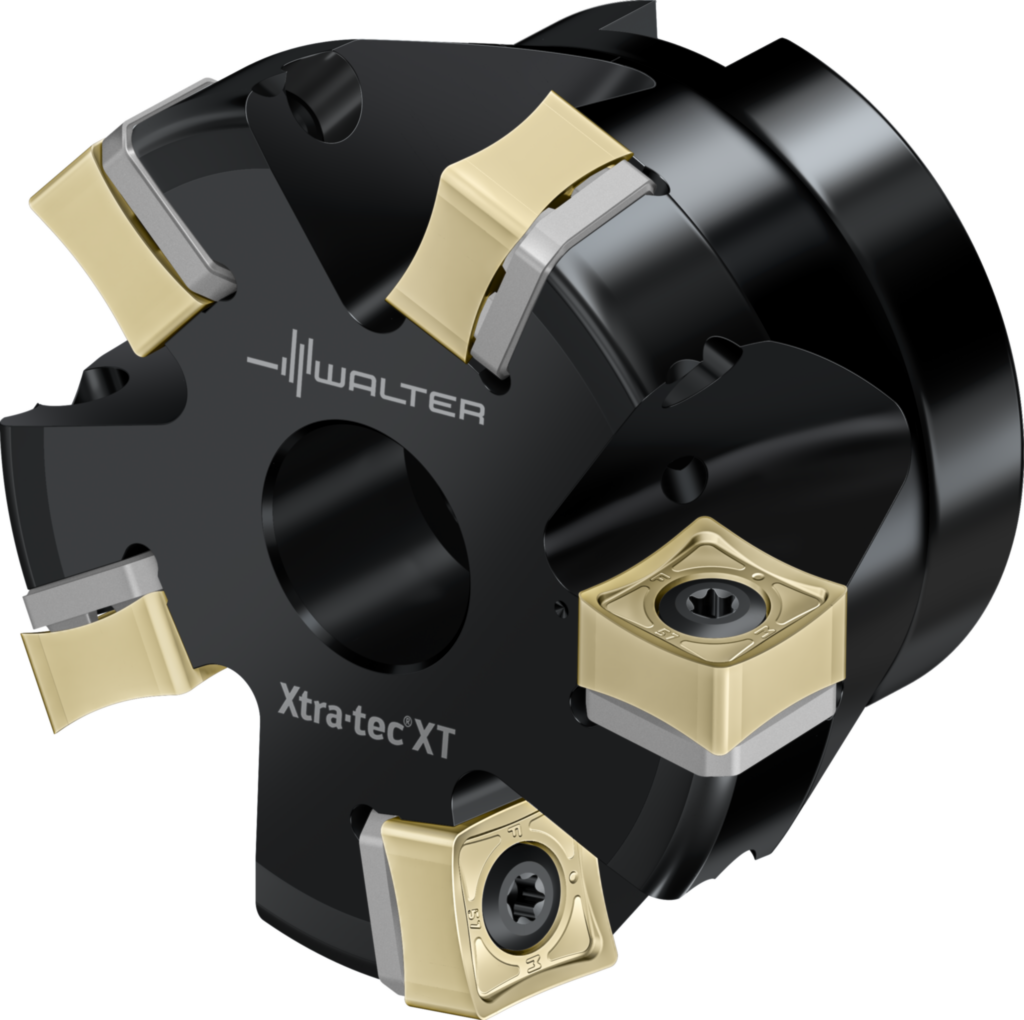

Freze frontale M5012.127-B38-10-10-AP 8625941
Freze frontale M5012 • Xtra·tec ® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=88° • inch • SN .. 1205 .. • Dc=127mm • Z=10
| Producător | Walter |
|---|
| Cod producător | M5012.127-B38-10-10-AP |
|---|
| Cod articol | 8625941 |
|---|
| EAN | 4063466290183 |
|---|
| Tip | Freze frontale |
|---|
| Greutate netă | 3,480 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate ridicată datorită plăcuţelor amovibile stabile, cu două feţe
- Ideal pentru spaţii înguste (de exemplu, din cauza dispozitivelor de prindere)
- Avansuri, durabilităţi şi productivitate maxime datorită plăcuţelor amovibile mici şi numărului mare de dinţi
- Manevrare foarte bună datorită şurubului de strângere înclinat, uşor accesibil (sunt evitate erorile tipice de montaj)
- Eficienţă economică înaltă datorită costurilor reduse cu plăcuţele amovibile
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,394 inch |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 10 |
|---|
| Diametru de tăiere (Dc) | 5 inch |
|---|
| Diametrul de îmbinare (d1) | 1,5 inch |
|---|
| Unghiul de atac (KAPR) | 88° |
|---|
| Lungimea funcţională (l4) | 2,5 inch |
|---|
| Codificare sculă (Codificare) | M5012.127-B38-10-10-AP |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 10200 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | SN . X1205 ..; XNGX1205ZNN |
|---|
| Greutatea (Greutate) | 7,672 lbs |
|---|
| Numărul de dinţi (Z) | 10 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 127 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 127 mm |
|---|
| Diametrul corpului (A3) | 125 mm |
|---|
| Diametrul butucului (A4) | 95,88 mm |
|---|
| Diametru de teşire, gaură de montaj (A5) | 30,18 mm |
|---|
| Adâncime de aşchiere (B2) | 10 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 63,5 mm |
|---|
| Lungime adâncire, gaură de montaj (B6) | 29,5 mm |
|---|
| Lungime funcţională (B71) | 63,5 mm |
|---|
| Coadă, pe partea maşinii (C11) | FDA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 12 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 0 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1500 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 38,1 mm |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 10200 1/min |
|---|
| Masă (greutate) (D7) | 3,48 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Adâncimea de plonjare, max. (E5) | 1,5 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 10 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 10 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 10 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 10 |
|---|
