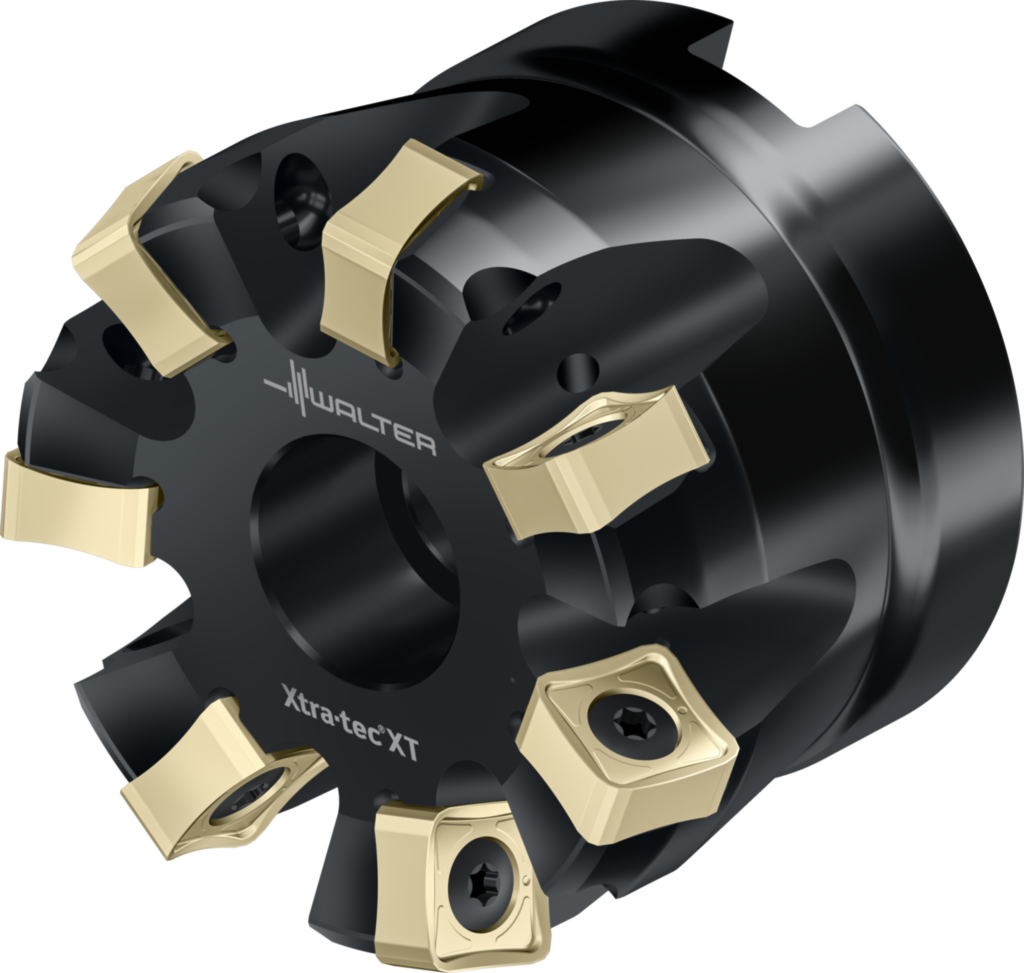

Freze frontale M5011-125-B40-14-08-E 8916681
Freze frontale M5011
| Producător | Walter |
|---|---|
| Cod producător | M5011-125-B40-14-08-E |
| Cod articol | 8916681 |
| EAN | 4063467856029 |
| Tip | Freze frontale |
| Greutate netă | 3,318 kg |
| Disponibilitate | Unelte standard pe stoc |
Avantaje
- Stabilitate ridicată în condiţii variabile
- Fiabilitate înaltă datorită plăcuţelor amovibile stabile, cu două feţe, şi plăcuţei de aşezare din carbură metalică
- Rentabilitate datorită costurilor reduse cu materialul aşchietor
- Manevrare foarte bună datorită şurubului de strângere uşor accesibil (sunt evitate erorile de montaj)
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|---|
| M – Oțel inoxidabil | Aplicație principală |
| K – Fontă | Aplicație principală |
| S – Superaliaje și titan | Aplicație principală |
| H – Materiale dure | Aplicație secundară |
| O – Alte materiale | Aplicație secundară |
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 8 mm |
|---|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 14 |
| Diametru de tăiere (Dc) | 125 mm |
| Diametrul de îmbinare (d1) | 40 mm |
| Unghiul de atac (KAPR) | 75° |
| Lungimea funcţională (l4) | 63 mm |
| Codificare sculă (Codificare) | M5011-125-B40-14-08-E |
| Unghi maxim de plonjare (RMPX) | 0° |
| Turaţie maximă (RPMX) | 11300 r/min |
| Plăcuţe amovibile posibile (Tip) | SN . X1205 ..; XNGX1205ENN |
| Greutatea (Greutate) | 3,32 kg |
| Numărul de dinţi (Z) | 14 |
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 125 mm |
| Diametru muchie aşchietoare 2 (A2) | 130,5 mm |
| Diametrul corpului (A3) | 127 mm |
| Diametrul butucului (A4) | 89 mm |
| Diametru de teşire, gaură de montaj (A5) | 0 mm |
| Adâncime de aşchiere (B2) | 8 mm |
| Cantitate rezerve de reascuţire (B5) | 63 mm |
| Coadă, pe partea maşinii (C11) | FDA |
| Formă adaptor, pe partea maşinii (C12) | 12 |
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
| Tip de preluare, pe partea maşinii (C15) | 0 |
| Mărime adaptor, pe partea maşinii (C2) | 400 |
| Diametru de prindere, pe partea maşinii (C3) | 40 mm |
| Ajustabilitate (D4) | 0 |
| Turaţie, maximă (D6) | 11300 1/min |
| Masă (greutate) (D7) | 3,318 kg |
| Unghi de degajare lateral (E2) | 0° |
| Unghi axial de aşchiere (E3) | 0° |
| Unghi de plonjare, max. (E4) | 0° |
| Adâncimea de plonjare, max. (E5) | 1,75 mm |
| Sensul de aşchiere (F1) | R |
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 14 |
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 14 |
| Number of insert mounting levels (F23) | 2 |
| Number of inserts per mounting level (F24) | 1 |
| Număr de plăcuţe amovibile poziţia A (G13) | 14 |
| Intrare agent de lubrifiere/răcire (H21) | 1 |
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
