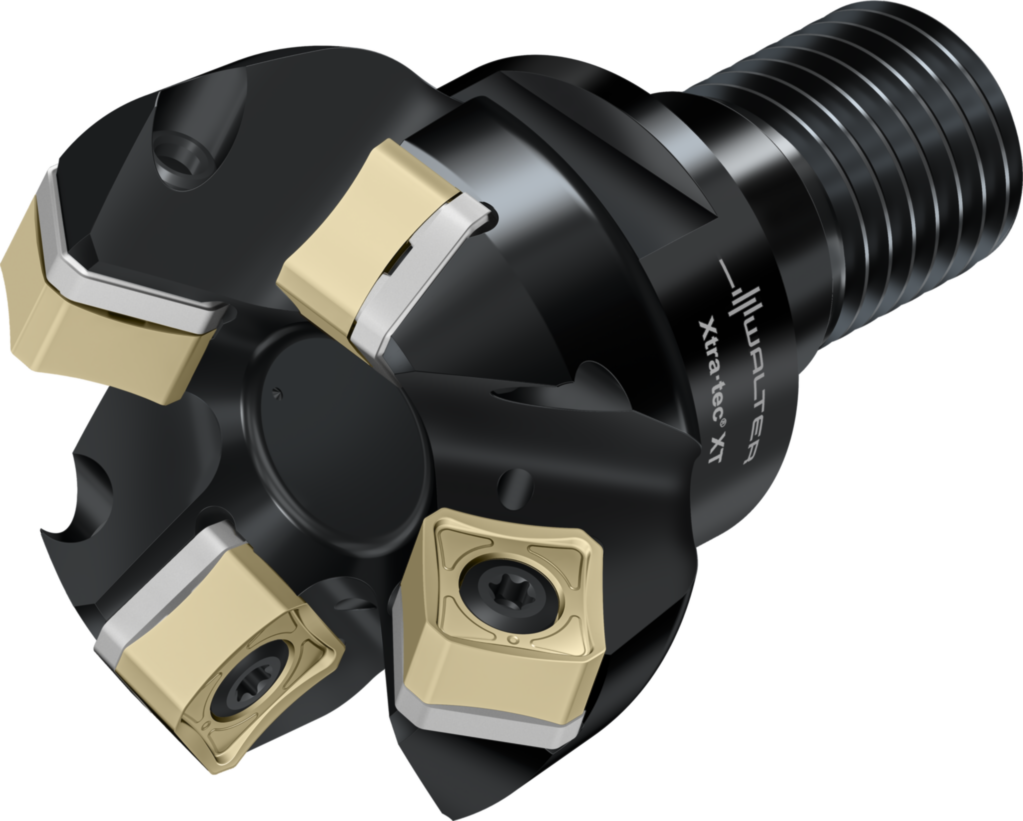

Freze frontale M5009-040-T36-04-06-AP 7871970
Freze frontale M5009 • Xtra·tec ® XT • ScrewFit • κ=45° • metric • SN .. 1205 .. • Dc=40mm • Z=4
| Producător | Walter |
|---|
| Cod producător | M5009-040-T36-04-06-AP |
|---|
| Cod articol | 7871970 |
|---|
| EAN | 0612947724 |
|---|
| Tip | Freze frontale |
|---|
| Greutate netă | 0,369 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Avansuri, durabilităţi şi productivitate maxime datorită plăcuţelor amovibile mici şi numărului mare de dinţi
- Manevrare foarte bună datorită şurubului de strângere înclinat, uşor accesibil (sunt evitate erorile tipice de montaj)
- Stabilitate mare – optim la adaosuri de prelucrare mici şi condiţii variabile
- Foarte rentabilă datorită costurilor reduse pentru sort
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 6 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 4 |
|---|
| Diametru de tăiere (Dc) | 40 mm |
|---|
| Diametrul de îmbinare (d1) | 36 mm |
|---|
| Unghiul de atac (KAPR) | 45° |
|---|
| Lungimea funcţională (l4) | 40 mm |
|---|
| Codificare sculă (Codificare) | M5009-040-T36-04-06-AP |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 20000 r/min |
|---|
| Cuplu de strângere (TQX) | 200 Nm |
|---|
| Plăcuţe amovibile posibile (Tip) | SN . X1205 ..; XNGX1205ANN |
|---|
| Greutatea (Greutate) | 0,37 kg |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 40 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 54 mm |
|---|
| Diametrul corpului (A3) | 54 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 6 mm |
|---|
| Lungime în consolă (B3) | 40 mm |
|---|
| Lungime utilă (B4) | 40 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 75 mm |
|---|
| Lungime cap (B6) | 40 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 360 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 36 mm |
|---|
| Turaţie, maximă (D6) | 20000 1/min |
|---|
| Masă (greutate) (D7) | 0,369 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Adâncimea de plonjare, max. (E5) | 2 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 4 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 4 |
|---|
