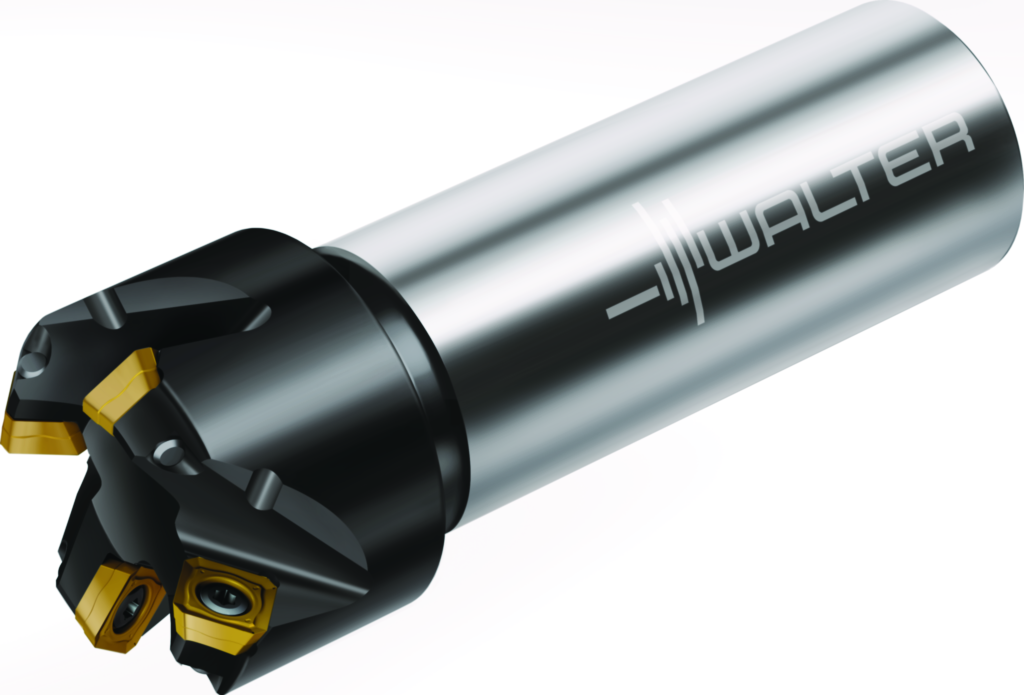

Freze frontale M4003-025-A25-03-4.5 7021542
Freze frontale M4003 • coadă cilindrică • κ=45° • metric • SD .. 09T3 .. • Dc=25mm • Z=3
| Producător | Walter |
|---|
| Cod producător | M4003-025-A25-03-4.5 |
|---|
| Cod articol | 7021542 |
|---|
| EAN | 0836033727 |
|---|
| Tip | Freze frontale |
|---|
| Greutate netă | 0,468 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Consum de putere redus datorită geometriilor înalt pozitive
- Rentabilitate mare datorită plăcuţelor amovibile specifice sistemului cu utilizare universală
- Costuri reduse pentru achiziţie şi depozitare
- 4 muchii aşchietoare per plăcuţă amovibilă
- Economisire a paşilor de prelucrare datorită combinaţiei degroşare/finisare
- Consum de resurse redus datorită producţiei cu compensare CO 2 datorită proiectelor de protecţie climatică
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 4,5 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 3 |
|---|
| Diametru de tăiere (Dc) | 25 mm |
|---|
| Diametrul de îmbinare (d1) | 25 mm |
|---|
| Unghiul de atac (KAPR) | 45° |
|---|
| Lungimea totală (l1) | 110 mm |
|---|
| Lungimea funcţională (l4) | 35 mm |
|---|
| Codificare sculă (Codificare) | M4003-025-A25-03-4.5 |
|---|
| Unghi maxim de plonjare (RMPX) | 16,9° |
|---|
| Turaţie maximă (RPMX) | 38000 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | SD .. 09T3AZN; SDHX09T3AZR |
|---|
| Greutatea (Greutate) | 0,47 kg |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 25 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 34,63 mm |
|---|
| Diametrul corpului (A3) | 33,75 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 4,5 mm |
|---|
| Lungime în consolă (B3) | 35 mm |
|---|
| Lungime utilă (B4) | 35 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 110 mm |
|---|
| Lungime cap (B6) | 35 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 25 mm |
|---|
| Lungime coadă (C4) | 56 mm |
|---|
| Turaţie, maximă (D6) | 38000 1/min |
|---|
| Masă (greutate) (D7) | 0,468 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 16,9° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 3 |
|---|
