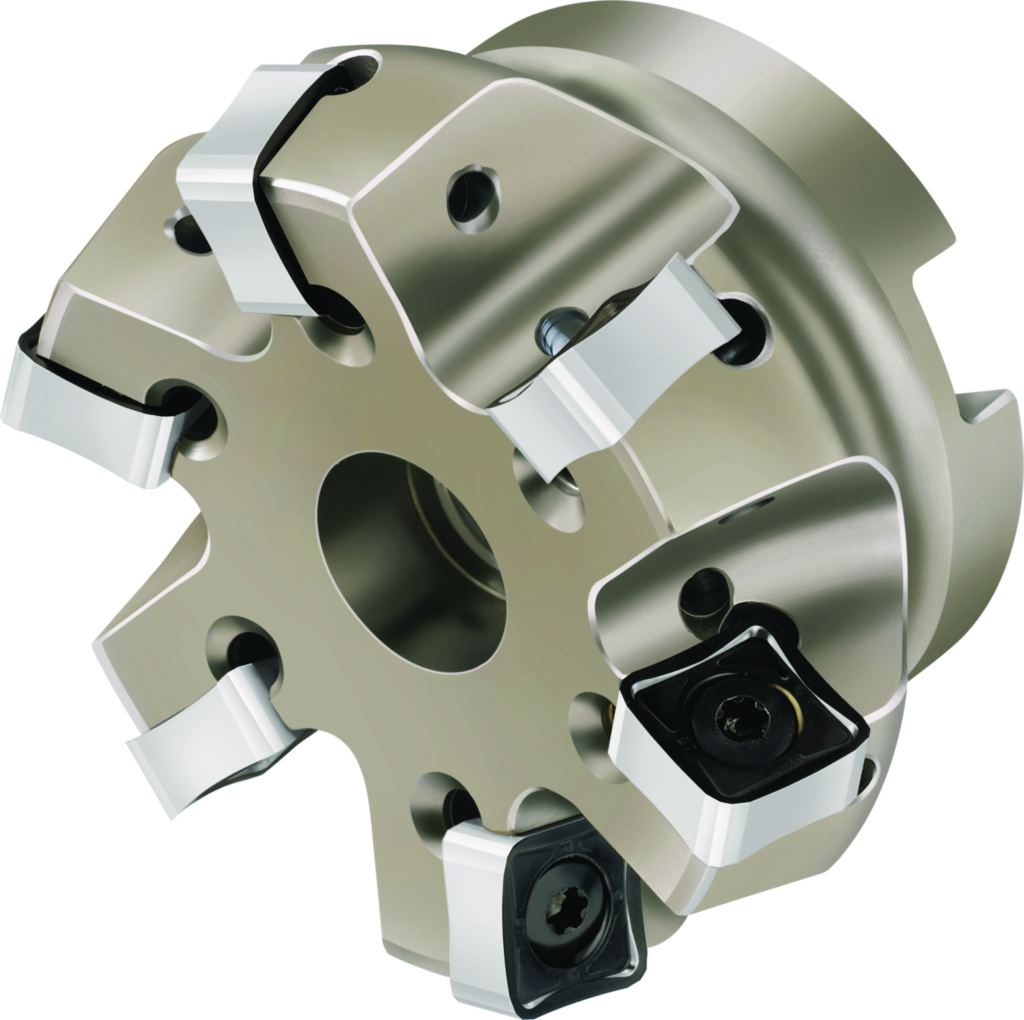

Freze frontale F4047.B27.063.Z06.08 6563748
Freze frontale F4047 • Xtra·tec ® • antrenare transversală cu gaură cilindrică DIN 138 • κ=75° • metric • SN .. 1205 .. • Dc=63mm • Z=6
| Producător | Walter |
|---|
| Cod producător | F4047.B27.063.Z06.08 |
|---|
| Cod articol | 6563748 |
|---|
| EAN | 0738281724 |
|---|
| Tip | Freze frontale |
|---|
| Greutate netă | 0,842 kg |
|---|
| Disponibilitate | Nu mai există scule standard produse în serie. |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 8 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 6 |
|---|
| Diametru de tăiere (Dc) | 63 mm |
|---|
| Diametrul de îmbinare (d1) | 27 mm |
|---|
| Unghiul de atac (KAPR) | 75° |
|---|
| Lungimea funcţională (l4) | 50 mm |
|---|
| Codificare sculă (Codificare) | F4047.B27.063.Z06.08 |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 15000 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | SN . X1205 ..; XNGX1205ENN |
|---|
| Greutatea (Greutate) | 0,84 kg |
|---|
| Numărul de dinţi (Z) | 6 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 63 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 67,29 mm |
|---|
| Diametrul corpului (A3) | 65,145 mm |
|---|
| Diametrul butucului (A4) | 53 mm |
|---|
| Diametru de teşire, gaură de montaj (A5) | 20 mm |
|---|
| Adâncime de aşchiere (B2) | 8 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 50 mm |
|---|
| Lungime adâncire, gaură de montaj (B6) | 16 mm |
|---|
| Lungime funcţională (B71) | 50 mm |
|---|
| Coadă, pe partea maşinii (C11) | FDA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 12 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 0 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 270 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 27 mm |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 15000 1/min |
|---|
| Masă (greutate) (D7) | 0,842 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Adâncimea de plonjare, max. (E5) | 1,8 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 6 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 6 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 6 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 6 |
|---|
