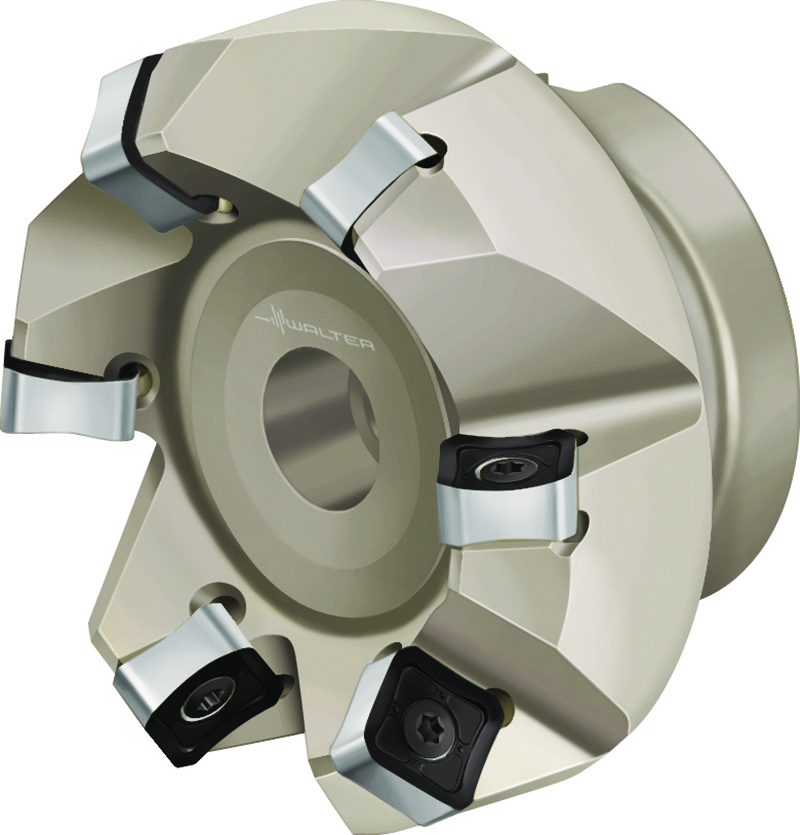

Freze frontale F4033.B27.080.Z06.09 6514176
Freze frontale F4033 • Xtra·tec ® • antrenare transversală cu gaură cilindrică DIN 138 • κ=45° • metric • SN .. 1606 .. • Dc=80mm • Z=6
| Producător | Walter |
|---|
| Cod producător | F4033.B27.080.Z06.09 |
|---|
| Cod articol | 6514176 |
|---|
| EAN | 0727212724 |
|---|
| Tip | Freze frontale |
|---|
| Greutate netă | 1,868 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Avantaje
- Volum mare de material aşchiat îndepărtat, chiar şi pe maşini cu putere redusă, datorită aşchierii line pozitive
- Maximum productivity on account of the Tiger·tec ® Silver coatings which can be used universally
- Fiabilitate ridicată datorită plăcuţelor amovibile negative stabile
- Costuri reduse cu plăcuţele amovibile datorită celor 8 muchii aşchietoare ale plăcuţei
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 9 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 6 |
|---|
| Diametru de tăiere (Dc) | 80 mm |
|---|
| Diametrul de îmbinare (d1) | 27 mm |
|---|
| Unghiul de atac (KAPR) | 45° |
|---|
| Lungimea funcţională (l4) | 63 mm |
|---|
| Codificare sculă (Codificare) | F4033.B27.080.Z06.09 |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 13300 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | SN . X1606 .. |
|---|
| Greutatea (Greutate) | 1,87 kg |
|---|
| Numărul de dinţi (Z) | 6 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 80 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 98 mm |
|---|
| Diametrul butucului (A4) | 65 mm |
|---|
| Diametru de teşire, gaură de montaj (A5) | 0 mm |
|---|
| Adâncime de aşchiere (B2) | 9 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 63 mm |
|---|
| Lungime funcţională (B71) | 63 mm |
|---|
| Coadă, pe partea maşinii (C11) | FDA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 12 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 0 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 270 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 27 mm |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 13300 1/min |
|---|
| Masă (greutate) (D7) | 1,868 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Adâncimea de plonjare, max. (E5) | 2 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 6 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 6 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 6 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 6 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Cutting item type count (G22) | 1 |
|---|
