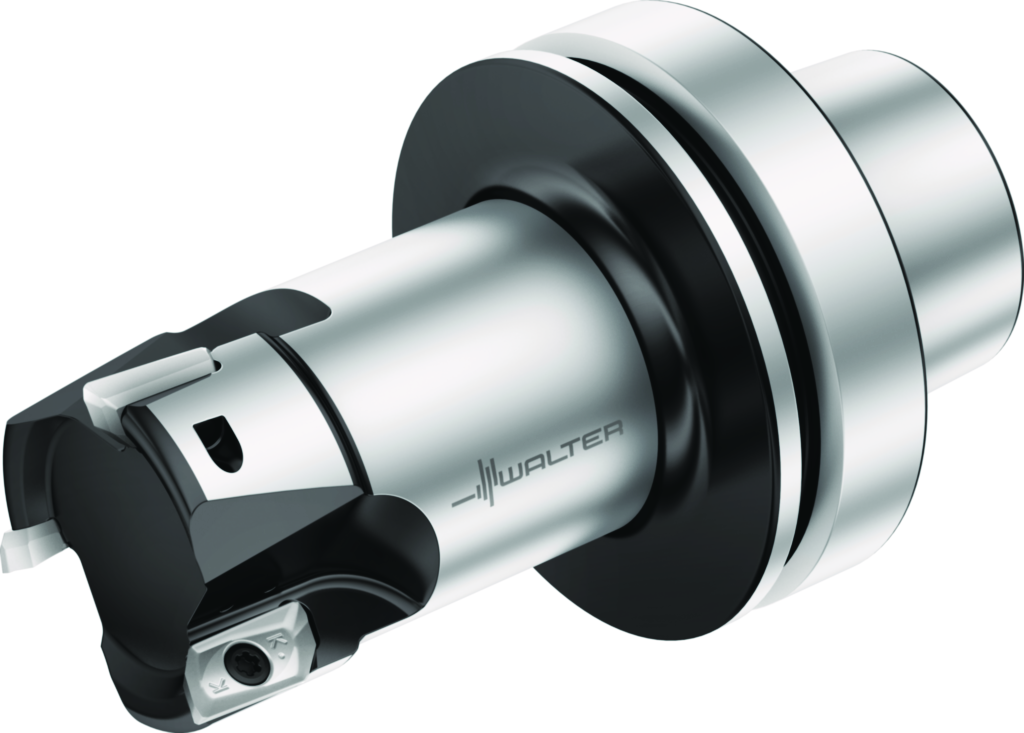

Freze de pătrundere în rampă M2331.051-H80F-04-15-MA 7454322
Freze de pătrundere în rampă M2331 • HSK - F with pins for Makino • κ=90° • inch • ZD .. 15A4 .. • Dc=51mm • Z=4
| Producător | Walter |
|---|
| Cod producător | M2331.051-H80F-04-15-MA |
|---|
| Cod articol | 7454322 |
|---|
| EAN | 0914622724 |
|---|
| Tip | Freze de pătrundere în rampă |
|---|
| Greutate netă | 1,917 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate ridicată, inclusiv la cele mai ridicate turaţii datorită siguranţei anticentrifugale
- Timpi scurţi de prelucrare datorită volumului maxim de material aşchiat
- Durabilităţi mari datorită formării minime a depunerilor pe tăiş
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,591 inch |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 4 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 2 inch |
|---|
| Diametrul de îmbinare (d1) | 3,15 inch |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungime utilă (l16) | 3,15 inch |
|---|
| Lungimea maximă în consolă (l4) | 4,331 inch |
|---|
| Codificare sculă (Codificare) | M2331.051-H80F-04-15-MA |
|---|
| Unghi maxim de plonjare (RMPX) | 8,6° |
|---|
| Turaţie maximă (RPMX) | 34100 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | ZD .. 15A4 .. |
|---|
| Greutatea (Greutate) | 4,226 lbs |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 50,8 mm |
|---|
| Diametrul corpului (A3) | 49,5 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 15 mm |
|---|
| Lungime în consolă (B3) | 110 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 141,9 mm |
|---|
| Lungime cap (B6) | 80 mm |
|---|
| Coadă, pe partea maşinii (C11) | HSK |
|---|
| Formă adaptor, pe partea maşinii (C12) | 8 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 800 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 80 mm |
|---|
| Turaţie, maximă (D6) | 34100 1/min |
|---|
| Masă (greutate) (D7) | 1,917 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 8,6° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 4 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 4 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Cutting item type count (G22) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
