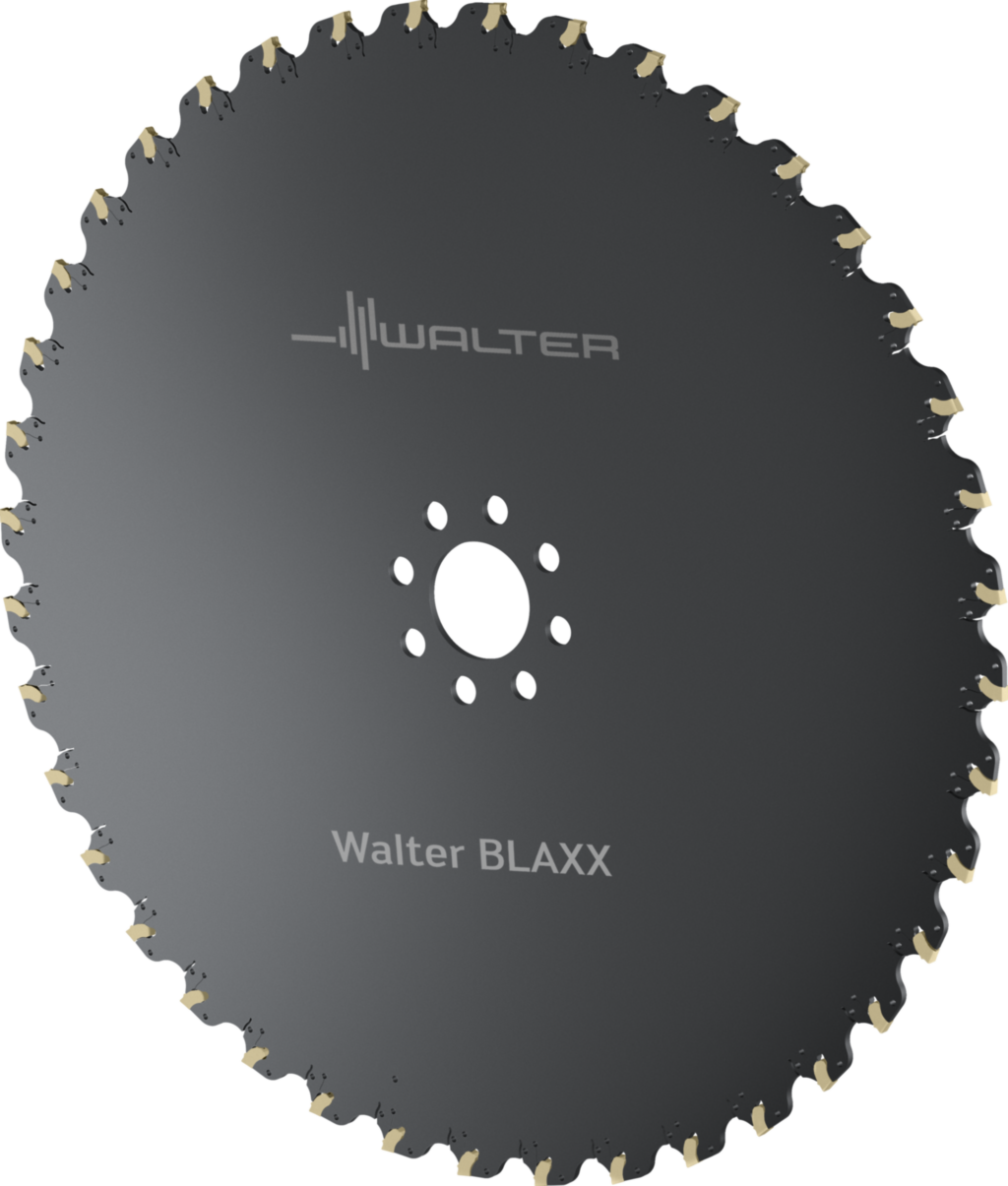

Freze de debitare şi crestat F5055R.B50.500.Z40.5,0 8293004
Freze de debitare şi crestat F5055 • metric • Dc=500mm • SB=5mm
| Producător | Walter |
|---|
| Cod producător | F5055R.B50.500.Z40.5,0 |
|---|
| Cod articol | 8293004 |
|---|
| EAN | 4063464682751 |
|---|
| Tip | Freze de debitare şi crestat |
|---|
| Greutate netă | 8,390 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Substituent pentru pânze de ferăstrău brazate printr-o soluţie rentabilă, cu plăcuţe amovibile
- Schimbare simplă a plăcuţelor cu cheia ergonomică de strângere FS2290 (o reducere de aproximativ 40% a timpilor de echipare)
- Fiabilitate maximă
- Aplicare a forţei de aşchiere în partea fixă a locaşului plăcuţei
- Forţe de fixare extrem de mari prin gheara de strângere optimizată
- Fixare sigură şi cu închidere pe formă a plăcuţei amovibile
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Adâncime maximă de aşchiere (ae) | 120 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 40 |
|---|
| Lăţime de aşchiere (SB) | 5 mm |
|---|
| Diametru de tăiere (Dc) | 500 mm |
|---|
| Diametrul de îmbinare (d1) | 50 mm |
|---|
| Diametrul butucului (d6) | 80 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lăţimea corpului (l10) | 4,5 mm |
|---|
| Codificare sculă (Codificare) | F5055R.B50.500.Z40.5,0 |
|---|
| Turaţie maximă (RPMX) | 800 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | SX-5E5 |
|---|
| Greutatea (Greutate) | 8,39 kg |
|---|
| Numărul de dinţi (Z) | 40 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 500 mm |
|---|
| Lăţime minimă de aşchiere (B11) | 5 mm |
|---|
| Lăţime maximă de aşchiere (B12) | 5 mm |
|---|
| Adâncime de aşchiere (B2) | 120 mm |
|---|
| Lungime în consolă (B3) | 4,5 mm |
|---|
| Lungime utilă (B4) | 4,5 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 5 mm |
|---|
| Lungime funcţională (B71) | 4,5 mm |
|---|
| Coadă, pe partea maşinii (C11) | F50 |
|---|
| Formă adaptor, pe partea maşinii (C12) | 55 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 500 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 50 mm |
|---|
| Tip de freză (D11) | F |
|---|
| Turaţie, maximă (D6) | 800 1/min |
|---|
| Masă (greutate) (D7) | 8,39 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Sensul de aşchiere (F1) | N |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 40 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 40 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 40 |
|---|
| Număr de plăcuţe amovibile poziţia B (G15) | 40 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | C |
|---|
| Cutting item type count (G22) | 0 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
