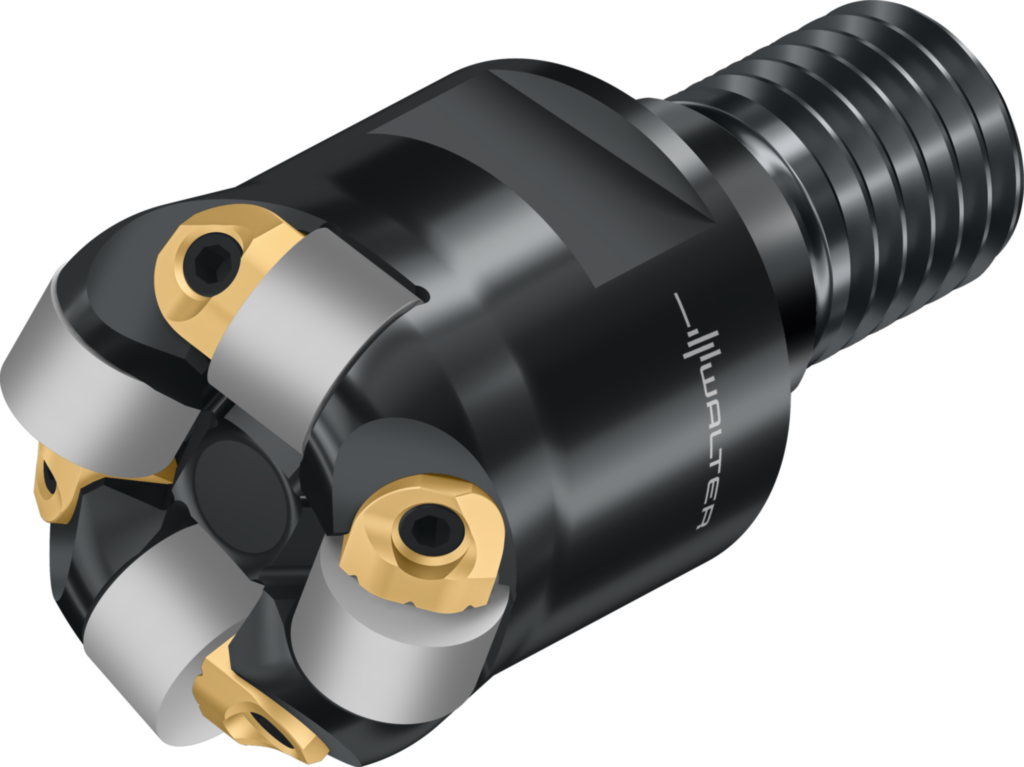

Freze de copiere cu plăcuţe rotunde M2473-040-T36-04-06 7937910
Freze de copiere cu plăcuţe rotunde M2473 • ScrewFit • metric • RN .. 1207 .. • Dc=28mm • Z=4
| Producător | Walter |
|---|
| Cod producător | M2473-040-T36-04-06 |
|---|
| Cod articol | 7937910 |
|---|
| EAN | 0631794727 |
|---|
| Tip | Freze de copiere cu plăcuţe rotunde |
|---|
| Greutate netă | 0,310 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Rezistenţă excelentă la uzură şi tenacitate pentru o producţie fiabilă
- Posibilitate de prelucrare a unei varietăţi mari de aliaje refractare (HRSA)
- Reducerea costurilor per piesă datorită productivităţii ridicate
- Ecranarea fluxului de aşchii de la freză datorită alimentării direcţionate cu aer comprimat, prin intermediul unei prinderi cu pană
- Protecție împotriva sudurilor de material prin acoperirea penei de prindere
Domenii de aplicare (ISO)
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 6 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 4 |
|---|
| Diametrul de îmbinare (d1) | 36 mm |
|---|
| Diametrul maxim de tăiere (Da) | 40 mm |
|---|
| Lungimea funcţională (l4) | 40 mm |
|---|
| Codificare sculă (Codificare) | M2473-040-T36-04-06 |
|---|
| Rază la colţ (R) | 6,35 mm |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 25600 r/min |
|---|
| Cuplu de strângere (TQX) | 200 Nm |
|---|
| Plăcuţe amovibile posibile (Tip) | RNGN1207 .. |
|---|
| Greutatea (Greutate) | 0,31 kg |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 28 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 40 mm |
|---|
| Diametrul corpului (A3) | 39 mm |
|---|
| Diametru de teşire, gaură de montaj (A5) | 0 mm |
|---|
| Adâncime de aşchiere (B2) | 6 mm |
|---|
| Lungime în consolă (B3) | 40 mm |
|---|
| Lungime utilă (B4) | 40 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 75 mm |
|---|
| Lungime cap (B6) | 40 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 360 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 36 mm |
|---|
| Tip de freză (D11) | N |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 25600 1/min |
|---|
| Masă (greutate) (D7) | 0,31 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Adâncimea de plonjare, max. (E5) | 1,2 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
