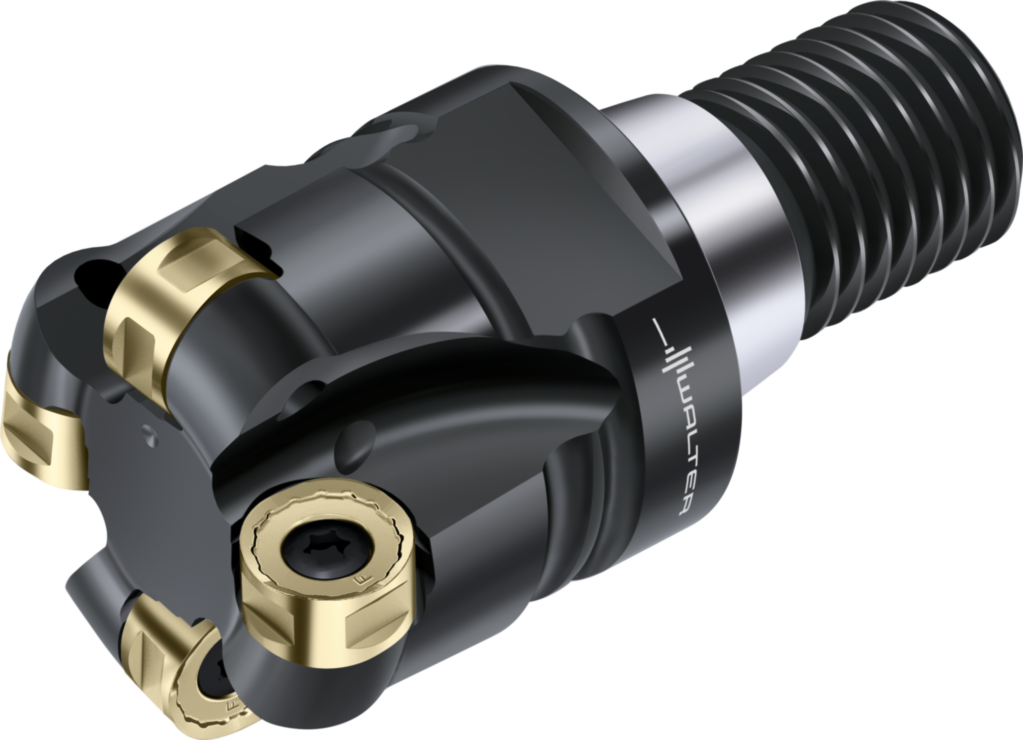

Freze de copiere cu plăcuţe rotunde M2471-025-T22-03-05 7804288
Freze de copiere cu plăcuţe rotunde M2471 • ScrewFit • metric • RN .. 1005 .. • Dc=15mm • Z=3
| Producător | Walter |
|---|
| Cod producător | M2471-025-T22-03-05 |
|---|
| Cod articol | 7804288 |
|---|
| EAN | 0997916727 |
|---|
| Tip | Freze de copiere cu plăcuţe rotunde |
|---|
| Greutate netă | 0,090 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate ridicată datorită plăcuţei amovibile stabile cu indexare sigură
- Costuri reduse cu sculele datorită variantei sinterizate şi celor 8 muchii aşchietoare
- Sorturi Tiger·tec ® Silver WSM35S şi WSP45S: Utilizare universală în materiale ISO P, ISO M şi ISO S
- Volum mare de material aşchiat îndepărtat, chiar şi pe maşini cu putere redusă, datorită aşchierii line pozitive
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 5 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 3 |
|---|
| Diametrul de îmbinare (d1) | 22 mm |
|---|
| Diametrul maxim de tăiere (Da) | 25 mm |
|---|
| Lungimea funcţională (l4) | 35 mm |
|---|
| Codificare sculă (Codificare) | M2471-025-T22-03-05 |
|---|
| Rază la colţ (R) | 5 mm |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 27200 r/min |
|---|
| Cuplu de strângere (TQX) | 80 Nm |
|---|
| Plăcuţe amovibile posibile (Tip) | RNMX1005M0 |
|---|
| Greutatea (Greutate) | 0,09 kg |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 15 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 25 mm |
|---|
| Diametrul corpului (A3) | 23,7 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 5 mm |
|---|
| Lungime în consolă (B3) | 35 mm |
|---|
| Lungime utilă (B4) | 35 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 58 mm |
|---|
| Lungime cap (B6) | 35 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 220 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 22 mm |
|---|
| Tip de freză (D11) | N |
|---|
| Turaţie, maximă (D6) | 27200 1/min |
|---|
| Masă (greutate) (D7) | 0,09 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Adâncimea de plonjare, max. (E5) | 0,45 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 3 |
|---|
