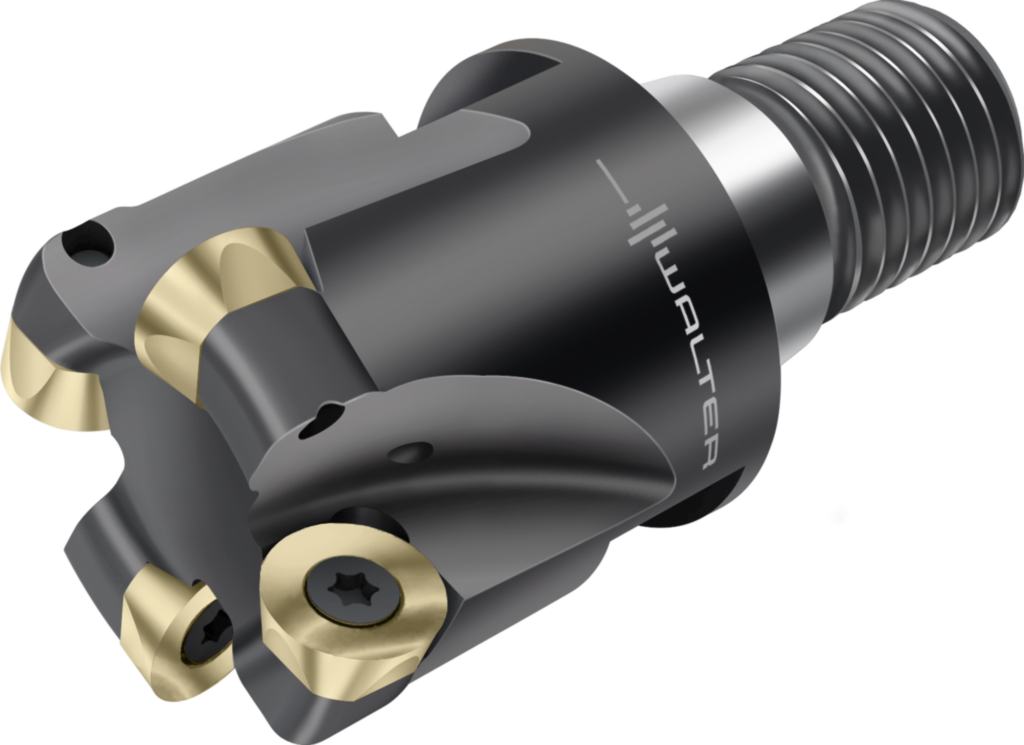

Freze de copiere cu plăcuţe rotunde F2334R.UT28.031.Z04.05 6111930
Freze de copiere cu plăcuţe rotunde F2334R • ScrewFit • inch • RO .. 10T3 .. • Dc=22mm • Z=4
| Producător | Walter |
|---|
| Cod producător | F2334R.UT28.031.Z04.05 |
|---|
| Cod articol | 6111930 |
|---|
| EAN | 0637713727 |
|---|
| Tip | Freze de copiere cu plăcuţe rotunde |
|---|
| Greutate netă | 0,196 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,197 inch |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 4 EA |
|---|
| Diametrul de îmbinare (d1) | 1,102 inch |
|---|
| Diametrul maxim de tăiere (Da) | 1,25 inch |
|---|
| Lungimea funcţională (l4) | 1,575 inch |
|---|
| Codificare sculă (Codificare) | F2334R.UT28.031.Z04.05 |
|---|
| Rază la colţ (R) | 0,197 inch |
|---|
| Unghi maxim de plonjare (RMPX) | 7,2° |
|---|
| Turaţie maximă (RPMX) | 37300 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | RO . X10T3M0 |
|---|
| Greutatea (Greutate) | 0,432 lbs |
|---|
| Numărul de dinţi (Z) | 4 EA |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 21,75 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 31,75 mm |
|---|
| Diametrul corpului (A3) | 29,85 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 5 mm |
|---|
| Lungime în consolă (B3) | 40 mm |
|---|
| Lungime utilă (B4) | 40 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 69 mm |
|---|
| Lungime cap (B6) | 0 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 280 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 28 mm |
|---|
| Tip de freză (D11) | N |
|---|
| Turaţie, maximă (D6) | 37300 1/min |
|---|
| Masă (greutate) (D7) | 0,196 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 7,2° |
|---|
| Adâncimea de plonjare, max. (E5) | 1 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 4 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 4 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
