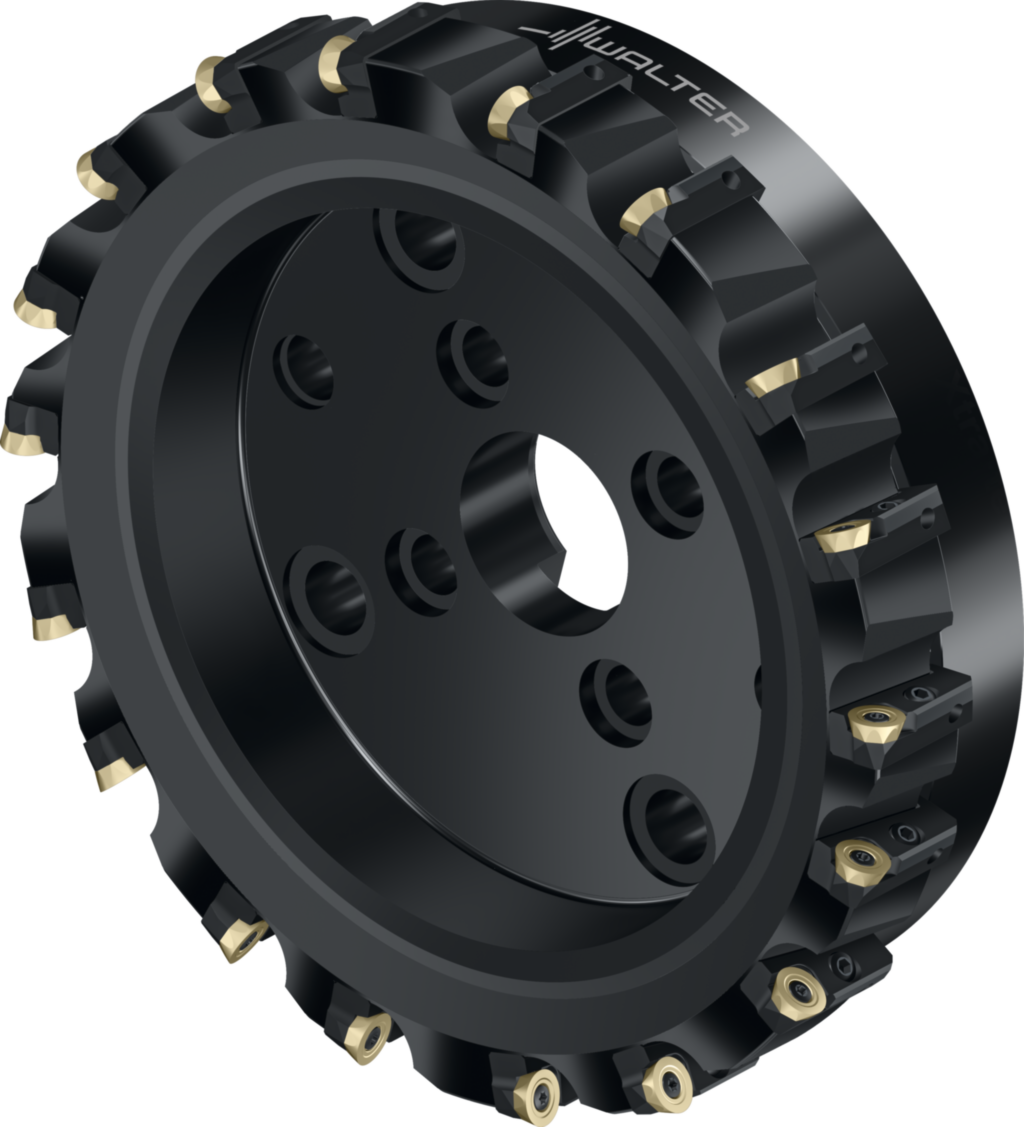

Freze de copiere cu plăcuţe rotunde F2010.B.315.Z14.08.R770M 8549936
Freze de copiere cu plăcuţe rotunde F2010 • antrenare transversală cu gaură cilindrică DIN 138 • metric • RO .. 1605 .. • Dc=302mm • Z=14
| Producător | Walter |
|---|
| Cod producător | F2010.B.315.Z14.08.R770M |
|---|
| Cod articol | 8549936 |
|---|
| EAN | 4063465942953 |
|---|
| Tip | Freze de copiere cu plăcuţe rotunde |
|---|
| Greutate netă | 34,000 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Volum mare de material aşchiat îndepărtat, chiar şi pe maşini cu putere redusă, datorită aşchierii line pozitive
- Calitate înaltă a suprafeţei la finisare datorită bătăii axiale reglabile
- Flexibilitate înaltă datorită casetelor interschimbabile şi gamei vaste de diametre
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
| H – Materiale dure | Aplicație principală |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 8 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 14 |
|---|
| Diametru de tăiere (Dc) | 302 mm |
|---|
| Diametrul de îmbinare (d1) | 60 mm |
|---|
| Diametrul maxim de tăiere (Da) | 318 mm |
|---|
| Lungimea funcţională (l4) | 82 mm |
|---|
| Codificare sculă (Codificare) | F2010.B.315.Z14.08.R770M |
|---|
| Unghi maxim de plonjare (RMPX) | 0,1° |
|---|
| Turaţie maximă (RPMX) | 3300 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | RO . X1605M8 |
|---|
| Greutatea (Greutate) | 35 kg |
|---|
| Numărul de dinţi (Z) | 14 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 302 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 318 mm |
|---|
| Diametrul corpului (A3) | 309,8 mm |
|---|
| Diametrul butucului (A4) | 220 mm |
|---|
| Diametru de teşire, gaură de montaj (A5) | 0 mm |
|---|
| Adâncime de aşchiere (B2) | 8 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 82 mm |
|---|
| Lungime funcţională (B71) | 82 mm |
|---|
| Coadă, pe partea maşinii (C11) | SPK |
|---|
| Formă adaptor, pe partea maşinii (C12) | 5 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 3 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 600 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 60 mm |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 3300 1/min |
|---|
| Masă (greutate) (D7) | 34 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0,1° |
|---|
| Adâncimea de plonjare, max. (E5) | 1,2 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 14 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 14 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 14 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 14 |
|---|
| Rază plăcuţă de copiere, poziţia A (G14) | 8 mm |
|---|
