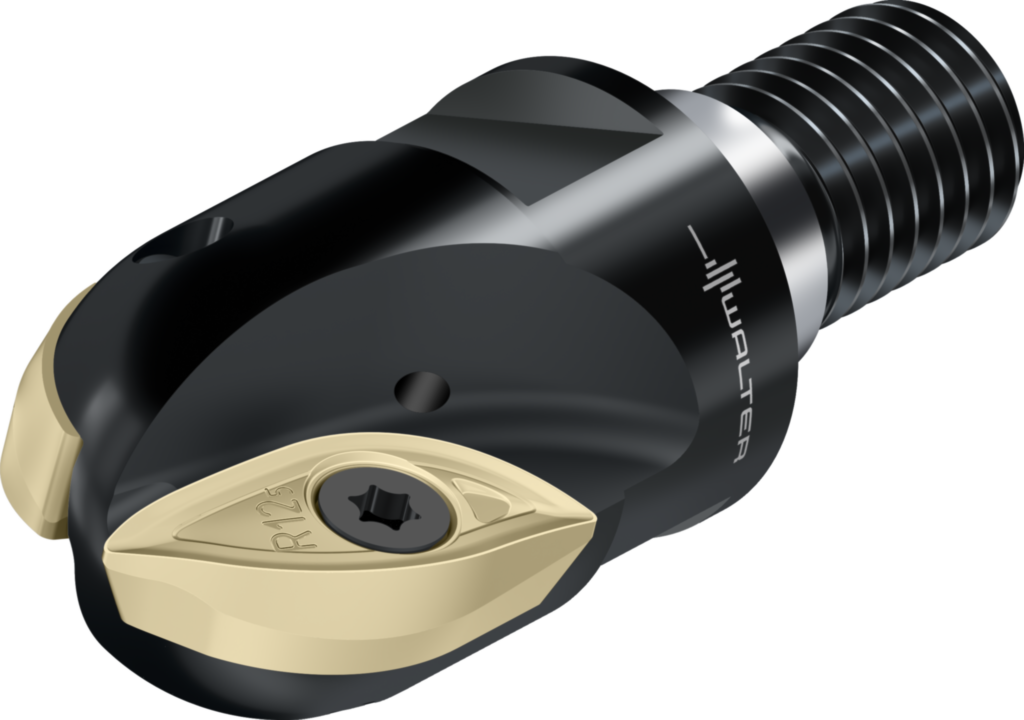

Freze de copiere F2339.T22.025.Z02.20 5020736
Freze de copiere F2339 • ScrewFit • metric • XD .. 2004 .. • Dc=25mm • Z=2
| Producător | Walter |
|---|
| Cod producător | F2339.T22.025.Z02.20 |
|---|
| Cod articol | 5020736 |
|---|
| EAN | 0429219727 |
|---|
| Tip | Freze de copiere |
|---|
| Greutate netă | 0,093 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
Date tehnice
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 2 EA |
|---|
| Diametrul muchiei aşchietoare (Dc) | 25 mm |
|---|
| Diametrul de îmbinare (d1) | 22 mm |
|---|
| Lungimea maximă în consolă (l4) | 35 mm |
|---|
| Codificare sculă (Codificare) | F2339.T22.025.Z02.20 |
|---|
| Rază (R) | 12,5 mm |
|---|
| Turaţie maximă (RPMX) | 29500 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | XD . T2004125R |
|---|
| Greutatea (Greutate) | 0,09 kg |
|---|
| Numărul de dinţi (Z) | 2 EA |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 25 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 25 mm |
|---|
| Diametrul corpului (A3) | 22 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 20 mm |
|---|
| Lungime în consolă (B3) | 35 mm |
|---|
| Lungime utilă (B4) | 35 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 58 mm |
|---|
| Lungime cap (B6) | 35 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 220 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 22 mm |
|---|
| Tip de freză (D11) | L |
|---|
| Turaţie, maximă (D6) | 29500 1/min |
|---|
| Masă (greutate) (D7) | 0,093 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 2 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 2 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 2 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 2 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Cutting item type count (G22) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | F2339.T22.025.Z02.20 |
|---|
