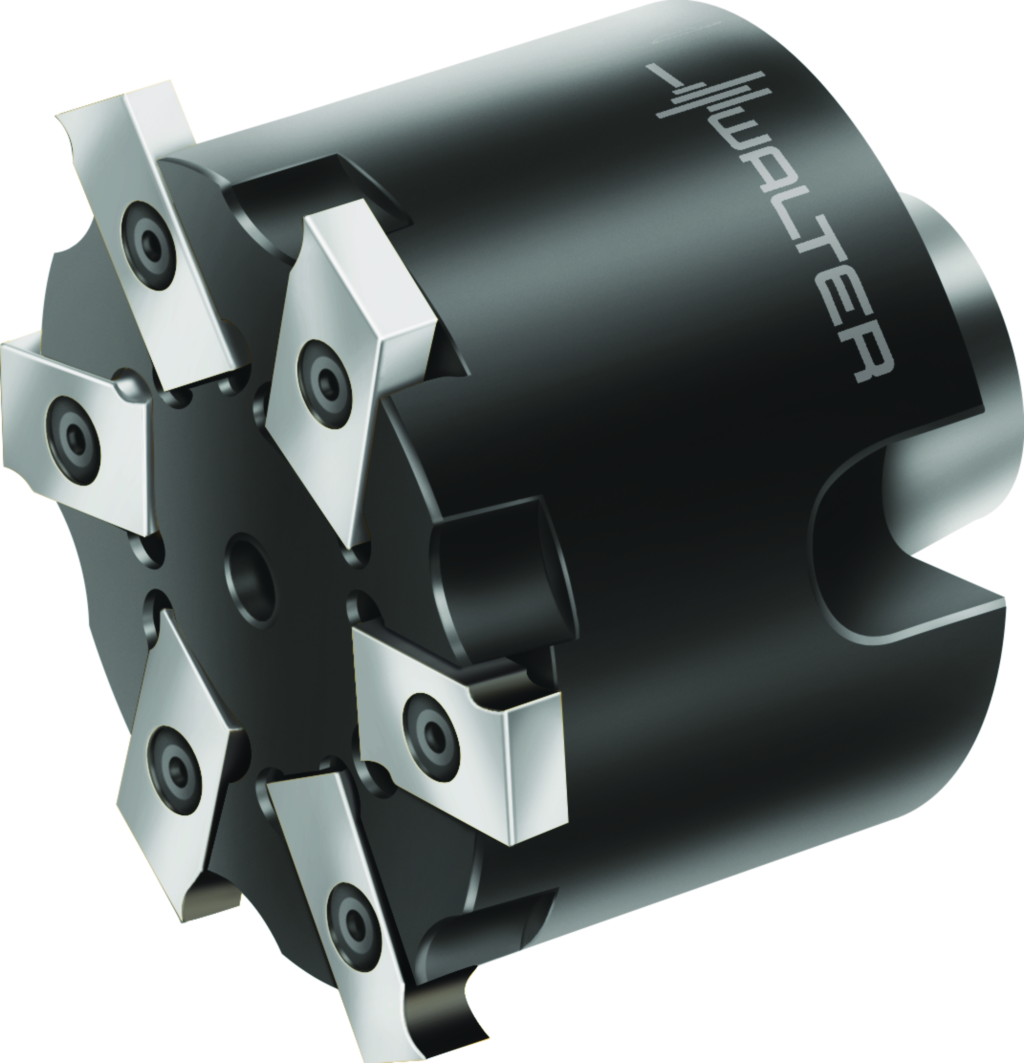

Freze de canelare circulară F2036M.0.50.040.063 5000960
Freze de canelare circulară F2036 • adaptor modular NCT • κ=90° • metric • Dc=63mm
| Producător | Walter |
|---|
| Cod producător | F2036M.0.50.040.063 |
|---|
| Cod articol | 5000960 |
|---|
| EAN | 0222374727 |
|---|
| Tip | Freze de canelare circulară |
|---|
| Greutate netă | 0,635 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
Date tehnice
| Adâncime maximă de aşchiere (ae max) | 4 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 6 EA |
|---|
| Lățimea minimă de așchiere (SBH13) | 3,15 mm |
|---|
| Lățimea maximă de așchiere (SBH13) | 5,15 mm |
|---|
| Diametru de tăiere (Dc) | 63 mm |
|---|
| Lungimea maximă în consolă (l4) | 40 mm |
|---|
| Codificare sculă (Codificare) | F2036M.0.50.040.063 |
|---|
| Plăcuţe amovibile posibile (Tip) | P20200-3.1; P20200-3.2; P20200-3.3 |
|---|
| Numărul de dinţi (Z) | 6 EA |
|---|
| Diametrul de îmbinare (d1) | NCT 50 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 63 mm |
|---|
| Diametrul corpului (A3) | 54 mm |
|---|
| Diametrul gâtului (A5) | 54 mm |
|---|
| Lungime în consolă (B3) | 40 mm |
|---|
| Lungime utilă (B4) | 40 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 52 mm |
|---|
| Coadă, pe partea maşinii (C11) | NCT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 500 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 50 mm |
|---|
| Lungime coadă (C4) | 12 mm |
|---|
| Tip de freză (D11) | F |
|---|
| Masă (greutate) (D7) | 0,635 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 6 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 6 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 6 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Cutting item type count (G22) | 0 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | F2036M.0.50.040.063 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$P2023$**3R*A*** |
|---|
| Codificare plăcuţă aşchietoare, poz. A (J42) | P20200-3.3 |
|---|
