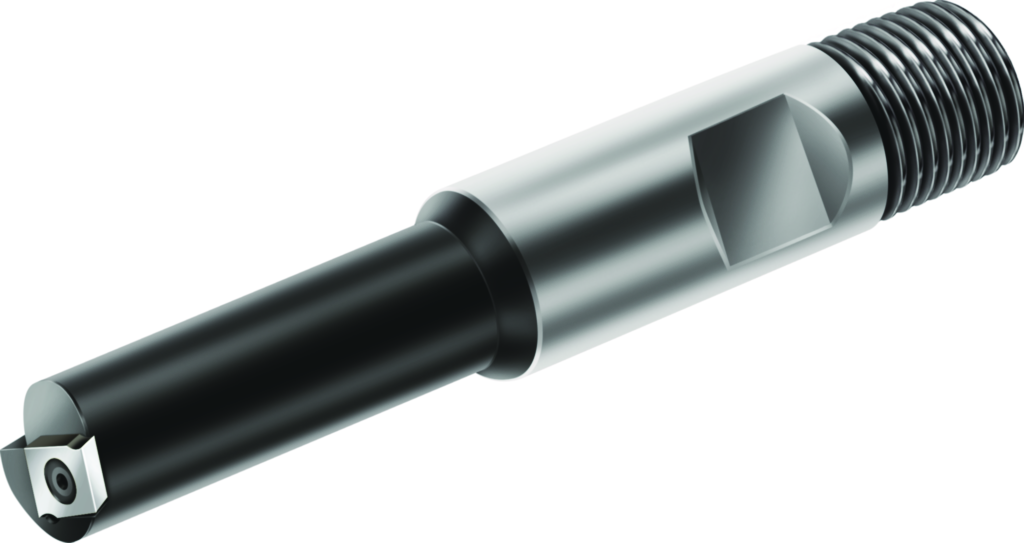

Freze de canelare circulară F2036.5.16.090.016 5000957
Freze de canelare circulară F2036 • coadă DIN 1835 B • κ=90° • metric • Dc=16mm
| Producător | Walter |
|---|
| Cod producător | F2036.5.16.090.016 |
|---|
| Cod articol | 5000957 |
|---|
| EAN | 0222371727 |
|---|
| Tip | Freze de canelare circulară |
|---|
| Greutate netă | 0,118 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
Date tehnice
| Adâncime maximă de aşchiere (ae max) | 1,75 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 1 |
|---|
| Lățimea minimă de așchiere (SBH13) | 1,1 mm |
|---|
| Lățimea maximă de așchiere (SBH13) | 1,6 mm |
|---|
| Diametru de tăiere (Dc) | 16 mm |
|---|
| Lungimea totală (l1) | 90 mm |
|---|
| Lungimea maximă în consolă (l4) | 42 mm |
|---|
| Codificare sculă (Codificare) | F2036.5.16.090.016 |
|---|
| Plăcuţe amovibile posibile (Tip) | P20200-1.1; P20200-1.2; P20200-1.3 |
|---|
| Numărul de dinţi (Z) | 1 |
|---|
| Diametrul de îmbinare (d1) | 16 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 16 mm |
|---|
| Diametrul corpului (A3) | 12,1 mm |
|---|
| Diametrul gâtului (A5) | 12,1 mm |
|---|
| Lungime în consolă (B3) | 42 mm |
|---|
| Lungime utilă (B4) | 42 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 90 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 160 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 16 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 48 mm |
|---|
| Tip de freză (D11) | F |
|---|
| Masă (greutate) (D7) | 0,118 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 1 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 1 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 1 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Cutting item type count (G22) | 0 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Standard (J1) | ISO3338-2 |
|---|
| Număr standard sub formă de litere (J11) | WE |
|---|
