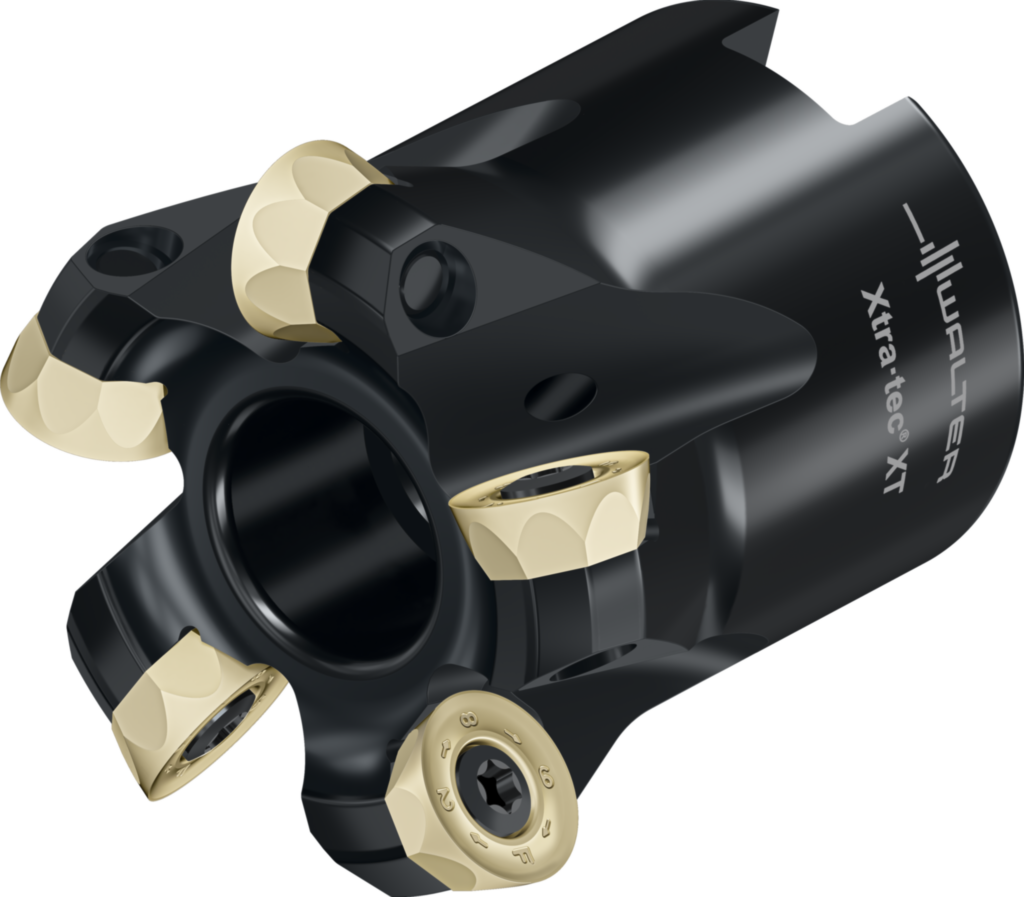

Freze cu plăcuţe rotunde M5468.051-B19-06-05 7988861
Freze cu plăcuţe rotunde M5468 • Xtra·tec ® XT • antrenare transversală cu gaură cilindrică DIN 138 • inch • RO .. 10T3 .. • Dc=41mm • Z=6
| Producător | Walter |
|---|
| Cod producător | M5468.051-B19-06-05 |
|---|
| Cod articol | 7988861 |
|---|
| EAN | 0645145727 |
|---|
| Tip | Freze cu plăcuţe rotunde |
|---|
| Greutate netă | 0,271 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Productivitate maximă datorită regimului de aşchiere şi durabilităţii maxime
- Fiabilitate maximă datorită indexării plăcuţelor amovibile prin faţete
- Adaptate perfect la prelucrare datorită diferitelor mărimi şi geometrii ale plăcuţelor amovibile
- Flexibilitate mare pentru utilizare în sistemele de preluare existente datorită interfeţei cilindrice-modulare
- Rentabilitate ridicată datorită sorturilor Tiger·tec ® şi numărului mai mare de dinţi
- Costuri reduse pentru scule şi cheltuieli minimizate datorită utilizării universale
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,197 inch |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 6 |
|---|
| Diametrul de îmbinare (d1) | 0,75 inch |
|---|
| Diametrul maxim de tăiere (Da) | 2 inch |
|---|
| Lungimea funcţională (l4) | 1,75 inch |
|---|
| Codificare sculă (Codificare) | M5468.051-B19-06-05 |
|---|
| Rază (R) | 0,197 inch |
|---|
| Unghi maxim de plonjare (RMPX) | 5,8° |
|---|
| Turaţie maximă (RPMX) | 29500 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | RO . X10T3M0 |
|---|
| Greutatea (Greutate) | 0,597 lbs |
|---|
| Numărul de dinţi (Z) | 6 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 40,8 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 50,8 mm |
|---|
| Diametrul corpului (A3) | 48,5 mm |
|---|
| Diametrul butucului (A4) | 38,1 mm |
|---|
| Diametru de teşire, gaură de montaj (A5) | 28,1 mm |
|---|
| Adâncime de aşchiere (B2) | 5 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 44,45 mm |
|---|
| Lungime adâncire, gaură de montaj (B6) | 3,08 mm |
|---|
| Lungime funcţională (B71) | 44,45 mm |
|---|
| Coadă, pe partea maşinii (C11) | FDA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 12 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 0 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 750 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 19,05 mm |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 29500 1/min |
|---|
| Masă (greutate) (D7) | 0,271 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 5,8° |
|---|
| Adâncimea de plonjare, max. (E5) | 0,92 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 6 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 6 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 6 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 6 |
|---|
