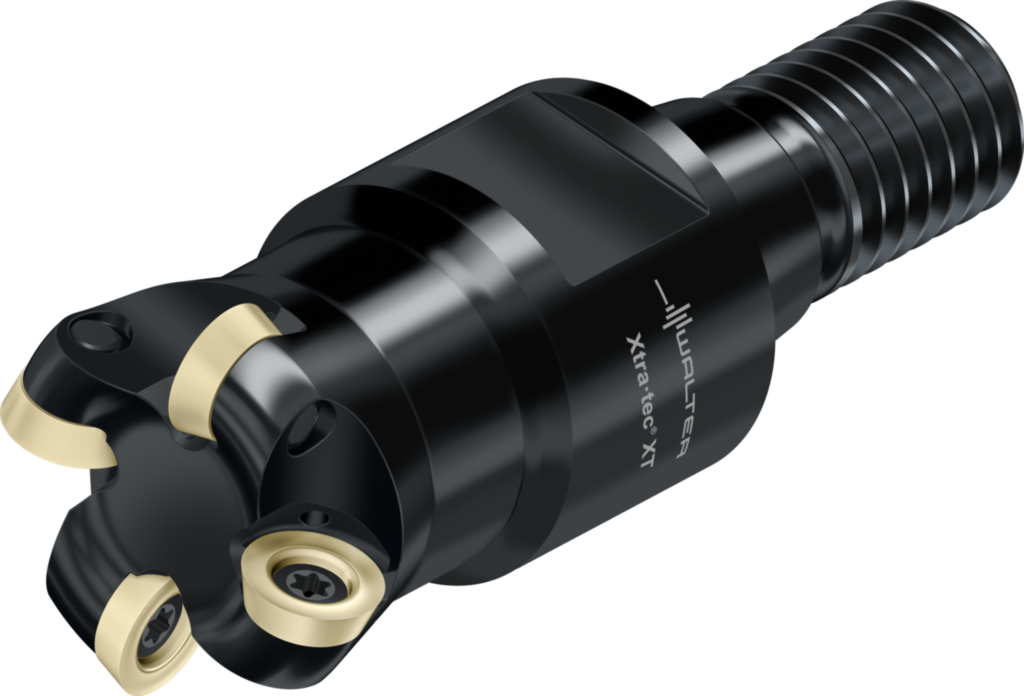

Freze cu plăcuţe rotunde M5468-030-T28-06-03.5 7988701
Freze cu plăcuţe rotunde M5468 • Xtra·tec ® XT • ScrewFit • metric • RD .. 07T1 .. • Dc=23mm • Z=6
| Producător | Walter |
|---|
| Cod producător | M5468-030-T28-06-03.5 |
|---|
| Cod articol | 7988701 |
|---|
| EAN | 0645106727 |
|---|
| Tip | Freze cu plăcuţe rotunde |
|---|
| Greutate netă | 0,181 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Productivitate maximă datorită regimului de aşchiere şi durabilităţii maxime
- Fiabilitate maximă datorită indexării plăcuţelor amovibile prin faţete
- Adaptate perfect la prelucrare datorită diferitelor mărimi şi geometrii ale plăcuţelor amovibile
- Flexibilitate mare pentru utilizare în sistemele de preluare existente datorită interfeţei cilindrice-modulare
- Rentabilitate ridicată datorită sorturilor Tiger·tec ® şi numărului mai mare de dinţi
- Costuri reduse pentru scule şi cheltuieli minimizate datorită utilizării universale
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație principală |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 3,5 mm |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 3 |
|---|
| Diametrul de îmbinare (d1) | 28 mm |
|---|
| Diametrul maxim de tăiere (Da) | 30 mm |
|---|
| Lungimea funcţională (l4) | 40 mm |
|---|
| Codificare sculă (Codificare) | M5468-030-T28-06-03.5 |
|---|
| Rază (R) | 3,5 mm |
|---|
| Unghi maxim de plonjare (RMPX) | 4,2° |
|---|
| Turaţie maximă (RPMX) | 40000 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | RD . X07T1M0 |
|---|
| Greutatea (Greutate) | 0,18 kg |
|---|
| Numărul de dinţi (Z) | 6 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 23 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 30 mm |
|---|
| Diametrul corpului (A3) | 29,1 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 3,5 mm |
|---|
| Lungime în consolă (B3) | 40 mm |
|---|
| Lungime utilă (B4) | 40 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 69 mm |
|---|
| Lungime cap (B6) | 40 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 280 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 28 mm |
|---|
| Tip de freză (D11) | N |
|---|
| Turaţie, maximă (D6) | 40000 1/min |
|---|
| Masă (greutate) (D7) | 0,181 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 4,2° |
|---|
| Adâncimea de plonjare, max. (E5) | 0,55 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 6 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 3 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
