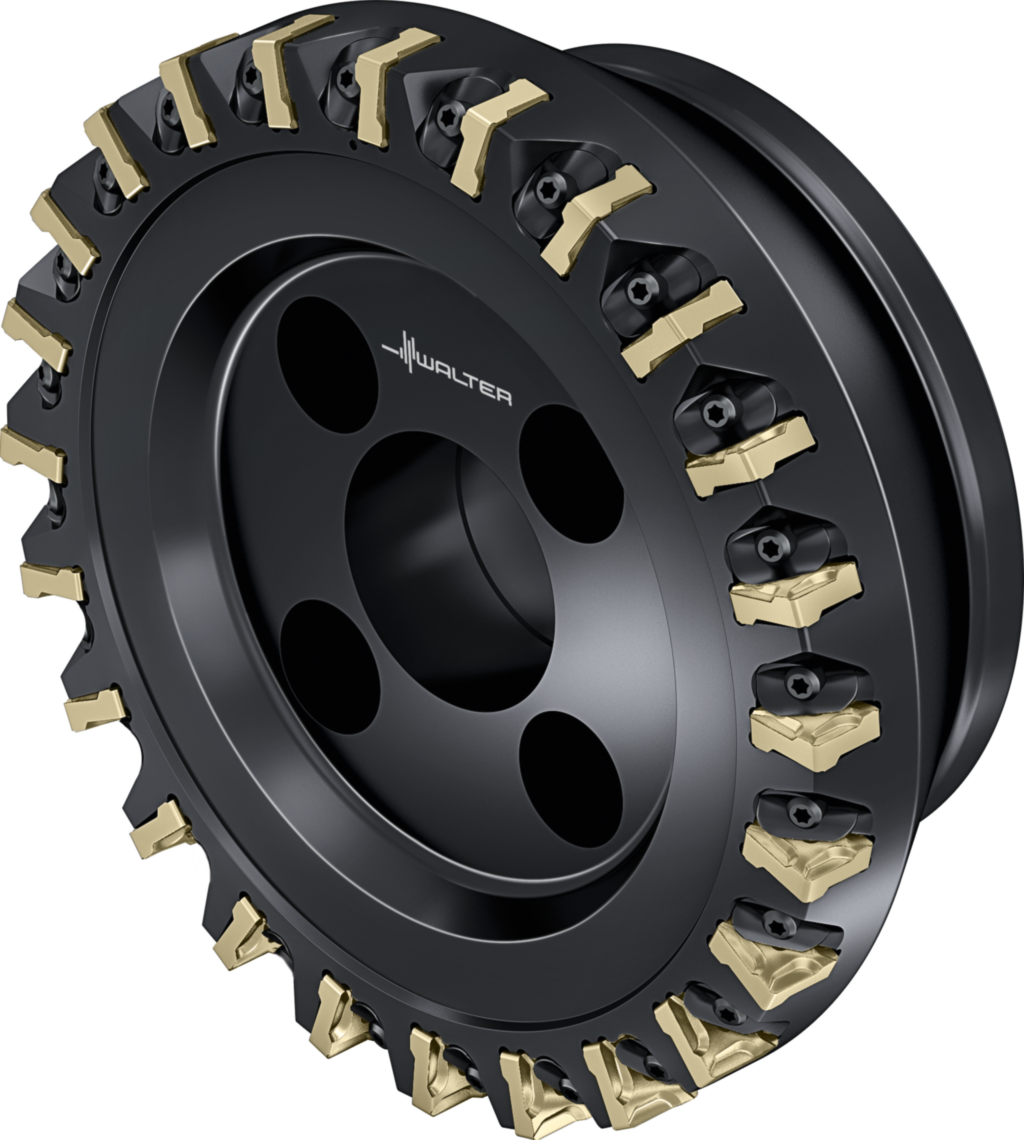

Freze cu dinţi deşi M2136-160-B40-24-06 7038947
Freze cu dinţi deşi M2136 • Parallel bore DIN 138 transverse keyway • κ=90° • metric • SN .. 1204 .. • Dc=160mm • Z=24
| Producător | Walter |
|---|
| Cod producător | M2136-160-B40-24-06 |
|---|
| Cod articol | 7038947 |
|---|
| EAN | 0840275724 |
|---|
| Tip | Freze cu dinţi deşi |
|---|
| Greutate netă | 6,045 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Costuri reduse cu plăcuţele amovibile datorită celor 8 muchii aşchietoare ale plăcuţei
- Siguranţă ridicată a procesului datorită plăcuţelor amovibile stabile, fixate cu pană
- Aşchiere lină datorită geometriei pozitive a muchiei aşchietoare
- Productivitate maximă datorită sorturilor cu utilizare universală
Domenii de aplicare (ISO)
| K – Fontă | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 6,5 mm |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 24 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 160 mm |
|---|
| Diametrul de îmbinare (d1) | 40 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea maximă în consolă (l4) | 63 mm |
|---|
| Codificare sculă (Codificare) | M2136-160-B40-24-06 |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 6200 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | SNEF120408R; SNEX1204PN .. |
|---|
| Greutatea (Greutate) | 6,04 kg |
|---|
| Numărul de dinţi (Z) | 24 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 160 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 160 mm |
|---|
| Diametrul corpului (A3) | 158,47 mm |
|---|
| Diametrul butucului (A4) | 120 mm |
|---|
| Adâncime de aşchiere (B2) | 6,5 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 63 mm |
|---|
| Lungime funcţională (B71) | 63 mm |
|---|
| Coadă, pe partea maşinii (C11) | SPK |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 3 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 40 mm |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 6200 1/min |
|---|
| Masă (greutate) (D7) | 6,045 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 24 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 24 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 24 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 24 |
|---|
| Rază plăcuţă de copiere, poziţia A (G14) | 0,794 mm |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | D |
|---|
| Cutting item type count (G22) | 1 |
|---|
