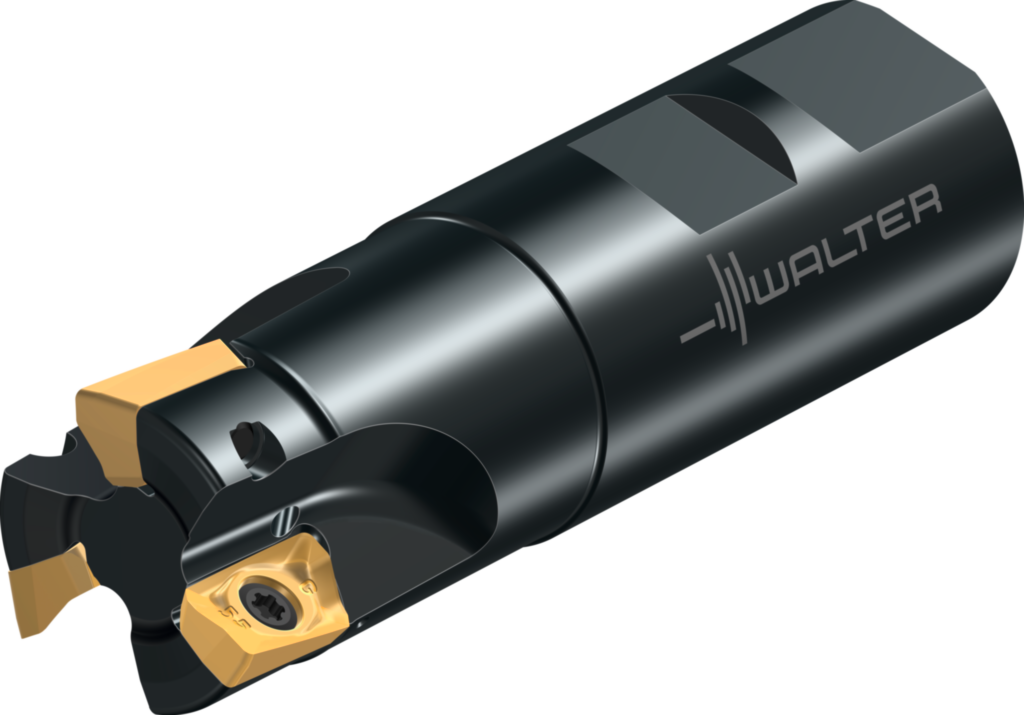

Freze cilindro-frontale M5130.038-W31-03-15 8562275
Freze cilindro-frontale M5130 • Xtra·tec ® XT • coadă DIN 1835 B • κ=90° • inch • BC .. 1605 .. • Dc=38mm • Z=3
| Producător | Walter |
|---|
| Cod producător | M5130.038-W31-03-15 |
|---|
| Cod articol | 8562275 |
|---|
| EAN | 4063465999964 |
|---|
| Tip | Freze cilindro-frontale |
|---|
| Greutate netă | 0,564 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Regimuri de aşchiere şi durabilităţi maxime pentru productivitate maximă
- Fiabilitate maximă datorită stabilităţii mari
- Adaptate perfect la prelucrare datorită programului vast de produse
- Costuri reduse pentru scule şi cheltuieli minimizate datorită utilizării universale
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,591 inch |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 3 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 1,5 inch |
|---|
| Diametrul de îmbinare (d1) | 1,25 inch |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea totală (l1) | 4,011 inch |
|---|
| Lungimea maximă în consolă (l4) | 1,73 inch |
|---|
| Codificare sculă (Codificare) | M5130.038-W31-03-15 |
|---|
| Unghi maxim de plonjare (RMPX) | 4,684° |
|---|
| Turaţie maximă (RPMX) | 17400 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | BC .. 1605 .. R |
|---|
| Greutatea (Greutate) | 1,243 lbs |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 38,1 mm |
|---|
| Diametrul corpului (A3) | 36,02 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 15 mm |
|---|
| Lungime în consolă (B3) | 43,94 mm |
|---|
| Lungime utilă (B4) | 43,94 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 101,88 mm |
|---|
| Lungime cap (B6) | 43,94 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 31,75 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Turaţie, maximă (D6) | 17400 1/min |
|---|
| Masă (greutate) (D7) | 0,564 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 4,684° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 3 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
