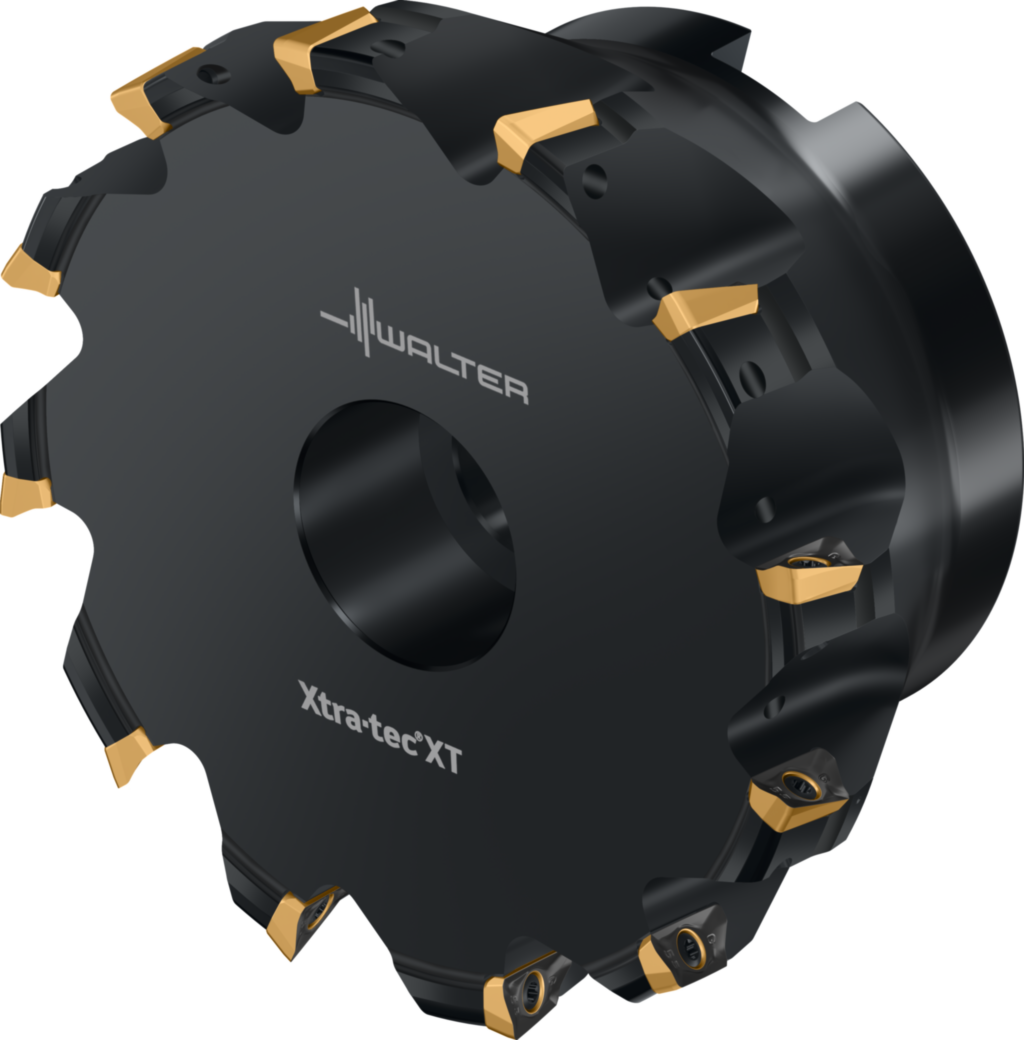

Freze cilindro-frontale M5130-160-B40-14-12 8956983
Freze cilindro-frontale M5130 • Parallel bore DIN 138 transverse keyway • κ=90° • metric • BC .. 1204 .. • Dc=160mm • Z=14
| Producător | Walter |
|---|
| Cod producător | M5130-160-B40-14-12 |
|---|
| Cod articol | 8956983 |
|---|
| EAN | 4063468023772 |
|---|
| Tip | Freze cilindro-frontale |
|---|
| Greutate netă | 3,621 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Avantaje
- Regimuri de aşchiere şi durabilităţi maxime pentru productivitate maximă
- Fiabilitate maximă datorită stabilităţii mari
- Adaptate perfect la prelucrare datorită programului vast de produse
- Costuri reduse pentru scule şi cheltuieli minimizate datorită utilizării universale
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 12 mm |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 14 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 160 mm |
|---|
| Diametrul de îmbinare (d1) | 40 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea maximă în consolă (l4) | 63 mm |
|---|
| Codificare sculă (Codificare) | M5130-160-B40-14-12 |
|---|
| Unghi maxim de plonjare (RMPX) | 0,55° |
|---|
| Turaţie maximă (RPMX) | 10400 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | BC .. 1204 .. R |
|---|
| Greutatea (Greutate) | 3,62 kg |
|---|
| Numărul de dinţi (Z) | 14 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 160 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 160 mm |
|---|
| Diametrul corpului (A3) | 157,88 mm |
|---|
| Diametrul butucului (A4) | 90 mm |
|---|
| Adâncime de aşchiere (B2) | 12 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 63 mm |
|---|
| Coadă, pe partea maşinii (C11) | SPK |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 3 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 40 mm |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 10400 1/min |
|---|
| Masă (greutate) (D7) | 3,621 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0,547° |
|---|
| Adâncimea de plonjare, max. (E5) | 0,7 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 14 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 14 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 14 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 14 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Execuţia sculei (H4) | S |
|---|
