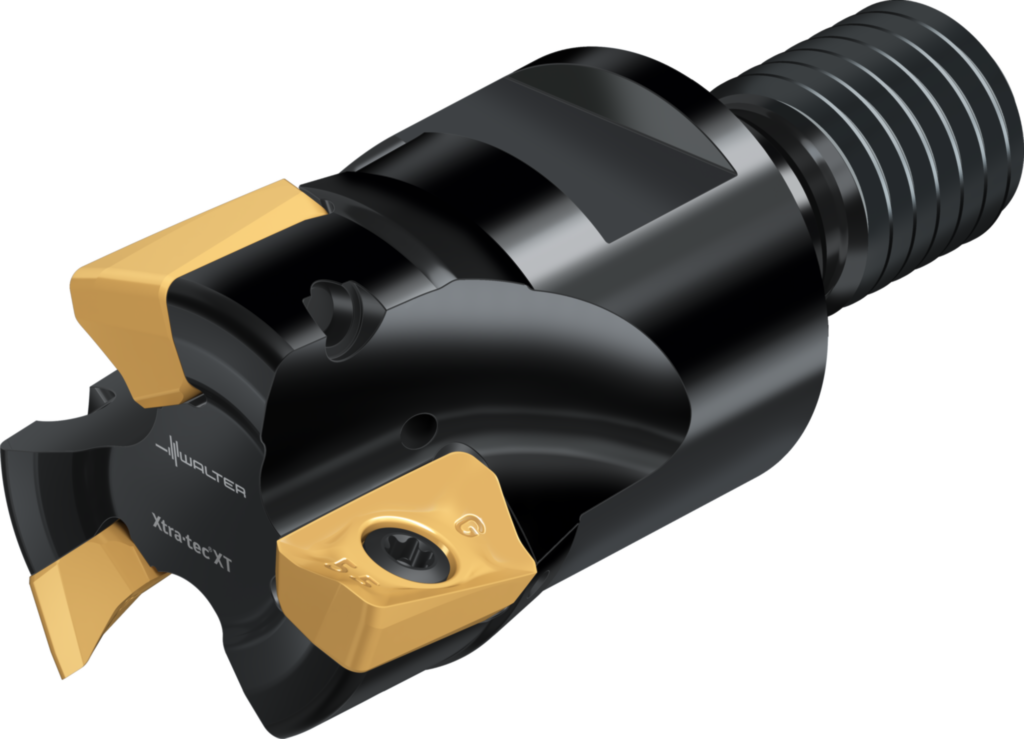

Freze cilindro-frontale M5130-025-TC12-03-09 7737989
Freze cilindro-frontale M5130 • Xtra·tec ® XT • Cilindric modular • κ=90° • metric • BC .. 0903 .. • Dc=25mm • Z=3
| Producător | Walter |
|---|
| Cod producător | M5130-025-TC12-03-09 |
|---|
| Cod articol | 7737989 |
|---|
| EAN | 0981489724 |
|---|
| Tip | Freze cilindro-frontale |
|---|
| Greutate netă | 0,099 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Regimuri de aşchiere şi durabilităţi maxime pentru productivitate maximă
- Fiabilitate maximă datorită stabilităţii mari
- Adaptate perfect la prelucrare datorită programului vast de produse
- Costuri reduse pentru scule şi cheltuieli minimizate datorită utilizării universale
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 9 mm |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 3 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 25 mm |
|---|
| Diametrul de îmbinare (d1) | 22 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea maximă în consolă (l4) | 35 mm |
|---|
| Codificare sculă (Codificare) | M5130-025-TC12-03-09 |
|---|
| Unghi maxim de plonjare (RMPX) | 3,76° |
|---|
| Turaţie maximă (RPMX) | 36000 r/min |
|---|
| Cuplu de strângere (TQX) | 60 Nm |
|---|
| Plăcuţe amovibile posibile (Tip) | BC .. 0903 .. R |
|---|
| Greutatea (Greutate) | 0,1 kg |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 25 mm |
|---|
| Diametrul corpului (A3) | 23,77 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 9 mm |
|---|
| Lungime în consolă (B3) | 35 mm |
|---|
| Lungime utilă (B4) | 35 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 57 mm |
|---|
| Lungime cap (B6) | 35 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 2 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 120 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 22 mm |
|---|
| Lungime coadă (C4) | 22 mm |
|---|
| Turaţie, maximă (D6) | 36000 1/min |
|---|
| Masă (greutate) (D7) | 0,099 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 3,76° |
|---|
| Adâncimea de plonjare, max. (E5) | 0,601 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 3 |
|---|
