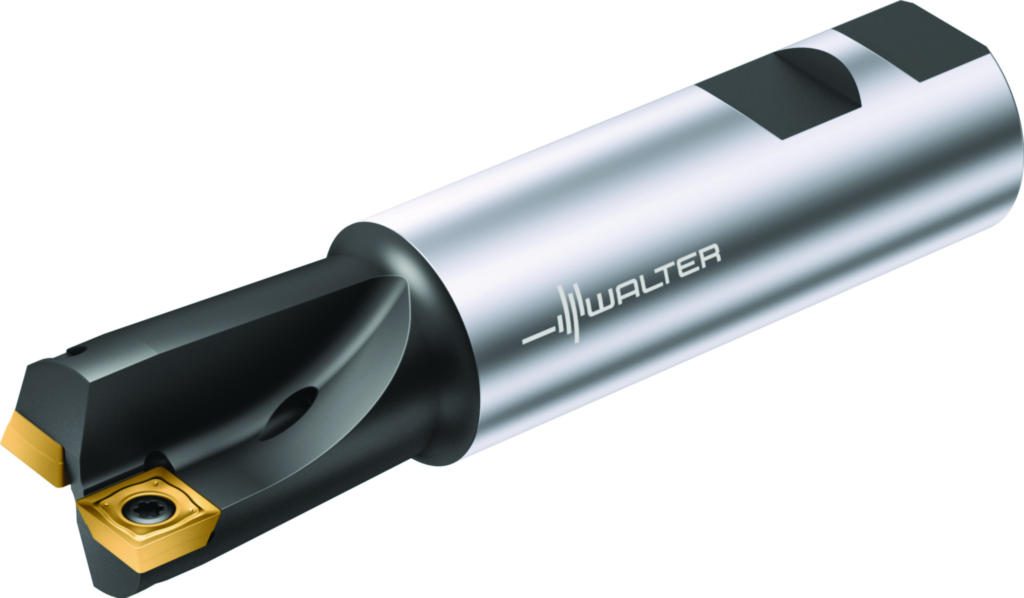

Freze cilindro-frontale M4791.026-W26-01-09 7413872
Freze cilindro-frontale M4791 • coadă DIN 1835 B • κ=90° • inch • SD .. 09T3 .. • Dc=25mm • Z=1
| Producător | Walter |
|---|
| Cod producător | M4791.026-W26-01-09 |
|---|
| Cod articol | 7413872 |
|---|
| EAN | 0905166724 |
|---|
| Tip | Freze cilindro-frontale |
|---|
| Greutate netă | 0,389 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,331 inch |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 1 |
|---|
| Numărul de plăcuţe amovibile – partea circumferențială (Nr. Plăcuţe) | 1 EA |
|---|
| Diametrul muchiei aşchietoare (Dc) | 1 inch |
|---|
| Diametrul de îmbinare (d1) | 1 inch |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea totală (l1) | 5,125 inch |
|---|
| Lungimea maximă în consolă (l4) | 2,844 inch |
|---|
| Codificare sculă (Codificare) | M4791.026-W26-01-09 |
|---|
| Unghi maxim de plonjare (RMPX) | 15° |
|---|
| Turaţie maximă (RPMX) | 10000 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | SDM . 09T308 |
|---|
| Greutatea (Greutate) | 0,858 lbs |
|---|
| Numărul de dinţi (Z) | 1 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 25,4 mm |
|---|
| Diametrul corpului (A3) | 24,105 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 8,4 mm |
|---|
| Lungime în consolă (B3) | 72,235 mm |
|---|
| Lungime utilă (B4) | 72,81 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 130,175 mm |
|---|
| Lungime cap (B6) | 11,811 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1000 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 25,4 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Turaţie, maximă (D6) | 10000 1/min |
|---|
| Masă (greutate) (D7) | 0,389 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 15° |
|---|
| Adâncimea de plonjare, max. (E5) | 1,4 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 1 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 1 |
|---|
| Number of insert mounting levels (F23) | 2 |
|---|
| Number of inserts per mounting level (F24) | 1 |
|---|
