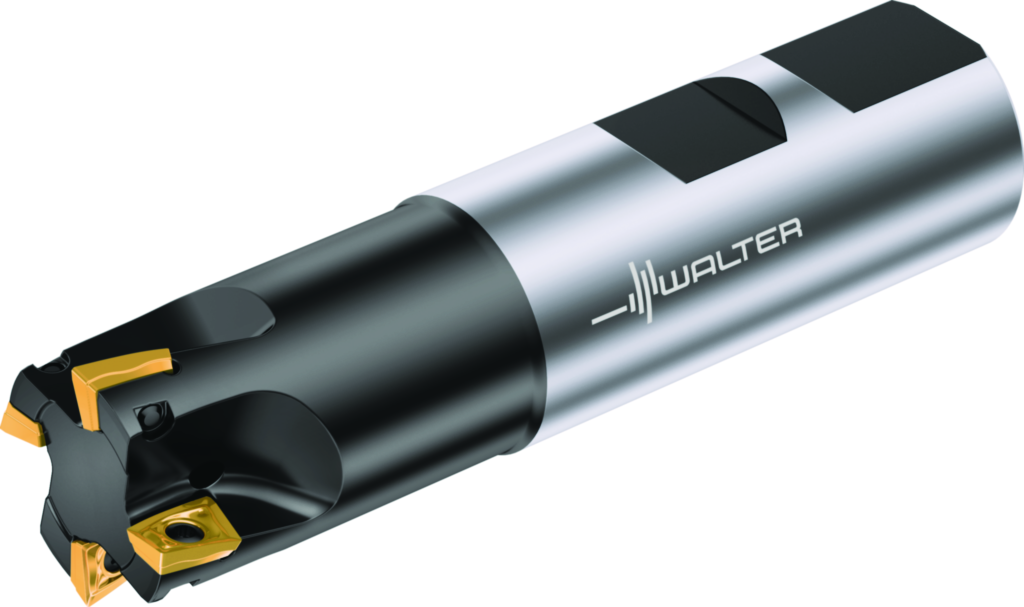

Freze cilindro-frontale M4130-025-W25-04-08 6952597
Freze cilindro-frontale M4130 • coadă DIN 1835 B • κ=90° • metric • LD .. 08T2 .. • Dc=25mm • Z=2
| Producător | Walter |
|---|
| Cod producător | M4130-025-W25-04-08 |
|---|
| Cod articol | 6952597 |
|---|
| EAN | 0823600724 |
|---|
| Tip | Freze cilindro-frontale |
|---|
| Greutate netă | 0,319 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Avantaje
- Eficienţă economică ridicată
- Concept care menajează resursele
- Consum de putere redus datorită geometriilor pozitive
- Costuri reduse pentru achiziţie şi depozitare
- Producţie compensată cu CO 2
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 8 mm |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 4 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 25 mm |
|---|
| Diametrul de îmbinare (d1) | 25 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea totală (l1) | 100 mm |
|---|
| Lungimea maximă în consolă (l4) | 42 mm |
|---|
| Codificare sculă (Codificare) | M4130-025-W25-04-08 |
|---|
| Unghi maxim de plonjare (RMPX) | 1,9° |
|---|
| Turaţie maximă (RPMX) | 29400 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | LDM . 08T204R |
|---|
| Greutatea (Greutate) | 0,32 kg |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 25 mm |
|---|
| Diametrul corpului (A3) | 24,09 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 8 mm |
|---|
| Lungime în consolă (B3) | 42 mm |
|---|
| Lungime utilă (B4) | 42 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 100 mm |
|---|
| Lungime cap (B6) | 42 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 25 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 56 mm |
|---|
| Turaţie, maximă (D6) | 29400 1/min |
|---|
| Masă (greutate) (D7) | 0,319 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 1,9° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 2 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 4 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 4 |
|---|
