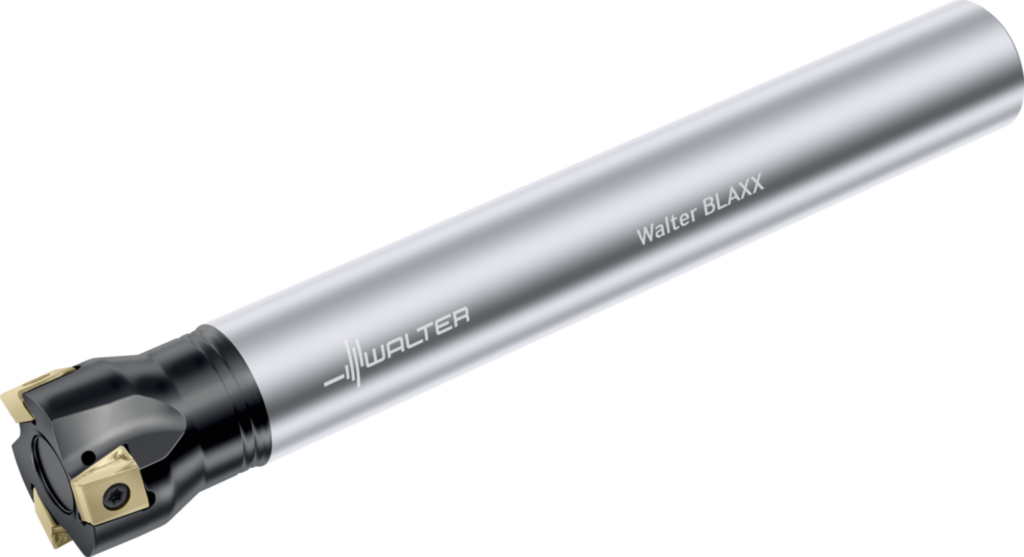

Freze cilindro-frontale F5141.Z32.040.Z03.12 6195018
Freze cilindro-frontale F5141 • Walter BLAXX • coadă cilindrică • κ=90° • metric • LN .. 1306 .. • Dc=40mm • Z=3
| Producător | Walter |
|---|
| Cod producător | F5141.Z32.040.Z03.12 |
|---|
| Cod articol | 6195018 |
|---|
| EAN | 0654928724 |
|---|
| Tip | Freze cilindro-frontale |
|---|
| Greutate netă | 1,572 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Eficienţă economică ridicată
- 4 muchii aşchietoare per plăcuţă amovibilă
- Fiabilitate maximă a procesului datorită execuţiei stabile
- Volum mare de carbură în direcţia forţei de aşchiere
- Tratament special al suprafeţei corpului sculei şi miez întărit
- Mai multe muchii aşchietoare per diametru
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 12 mm |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 3 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 40 mm |
|---|
| Diametrul de îmbinare (d1) | 32 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea totală (l1) | 250 mm |
|---|
| Lungimea maximă în consolă (l4) | 44 mm |
|---|
| Codificare sculă (Codificare) | F5141.Z32.040.Z03.12 |
|---|
| Unghi maxim de plonjare (RMPX) | 0° |
|---|
| Turaţie maximă (RPMX) | 6700 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | LNH . 1306 .. R |
|---|
| Greutatea (Greutate) | 1,57 kg |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 40 mm |
|---|
| Diametrul corpului (A3) | 31 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 12 mm |
|---|
| Lungime în consolă (B3) | 44 mm |
|---|
| Lungime utilă (B4) | 44 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 250 mm |
|---|
| Lungime cap (B6) | 44 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 320 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 32 mm |
|---|
| Lungime coadă (C4) | 60 mm |
|---|
| Turaţie, maximă (D6) | 6700 1/min |
|---|
| Masă (greutate) (D7) | 1,572 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0° |
|---|
| Adâncimea de plonjare, max. (E5) | 1,1 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 3 |
|---|
