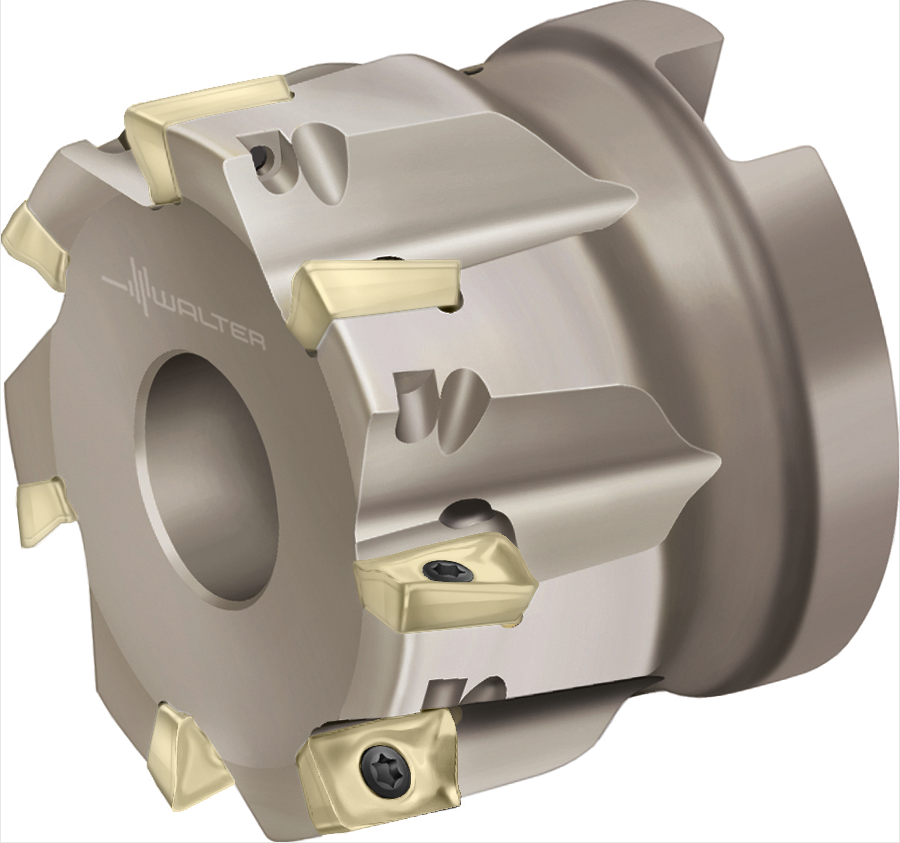

Freze cilindro-frontale F4042R.UB19.051.Z05.10 6563703
Freze cilindro-frontale F4042R • Xtra·tec ® • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • AD .. 10T3 .. • Dc=51mm • Z=5
| Producător | Walter |
|---|
| Cod producător | F4042R.UB19.051.Z05.10 |
|---|
| Cod articol | 6563703 |
|---|
| EAN | 0738236724 |
|---|
| Tip | Freze cilindro-frontale |
|---|
| Greutate netă | 0,420 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Volum mare de material aşchiat îndepărtat, chiar şi pe maşini cu putere redusă, datorită aşchierii line pozitive
- Costuri de depozitare reduse datorită adaptării ideale a sculei la diferite materiale ca urmare a multitudinii de geometrii şi sorturi
- Costuri de prelucrare reduse datorită frezării fără bavuri
- Fiabilitate ridicată datorită variantei stabilizate de execuţie
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,394 inch |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 5 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 2 inch |
|---|
| Diametrul de îmbinare (d1) | 0,75 inch |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea maximă în consolă (l4) | 1,575 inch |
|---|
| Codificare sculă (Codificare) | F4042R.UB19.051.Z05.10 |
|---|
| Unghi maxim de plonjare (RMPX) | 0,7° |
|---|
| Turaţie maximă (RPMX) | 22200 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | AD .. 10T3 .. R |
|---|
| Greutatea (Greutate) | 0,926 lbs |
|---|
| Numărul de dinţi (Z) | 5 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 50,8 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 50,8 mm |
|---|
| Diametrul corpului (A3) | 49,2 mm |
|---|
| Diametrul butucului (A4) | 48,8 mm |
|---|
| Adâncime de aşchiere (B2) | 10 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 40 mm |
|---|
| Lungime funcţională (B71) | 40 mm |
|---|
| Coadă, pe partea maşinii (C11) | FDA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 12 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 0 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 750 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 19,05 mm |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 22200 1/min |
|---|
| Masă (greutate) (D7) | 0,42 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0,7° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 5 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 5 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 5 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 5 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
| Cutting item type count (G22) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
