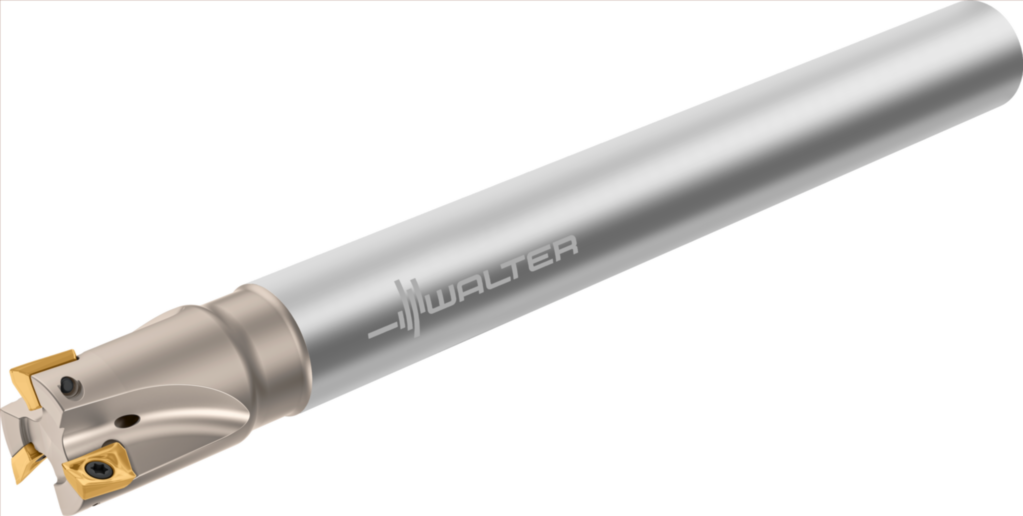

Freze cilindro-frontale F4042.Z20.020.Z03.08 6218688
Freze cilindro-frontale F4042 • Xtra·tec ® • coadă cilindrică • κ=90° • metric • AD .. 0803 .. • Dc=20mm • Z=3
| Producător | Walter |
|---|
| Cod producător | F4042.Z20.020.Z03.08 |
|---|
| Cod articol | 6218688 |
|---|
| EAN | 0660567724 |
|---|
| Tip | Freze cilindro-frontale |
|---|
| Greutate netă | 0,454 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 8 mm |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 3 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 20 mm |
|---|
| Diametrul de îmbinare (d1) | 20 mm |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea totală (l1) | 200 mm |
|---|
| Lungimea maximă în consolă (l4) | 39 mm |
|---|
| Codificare sculă (Codificare) | F4042.Z20.020.Z03.08 |
|---|
| Unghi maxim de plonjare (RMPX) | 5,28° |
|---|
| Turaţie maximă (RPMX) | 6900 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | AD .. 0803 .. R |
|---|
| Greutatea (Greutate) | 0,45 kg |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 20 mm |
|---|
| Diametrul corpului (A3) | 18,9 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 8 mm |
|---|
| Lungime în consolă (B3) | 39 mm |
|---|
| Lungime utilă (B4) | 39 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 200 mm |
|---|
| Lungime cap (B6) | 39 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 200 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 20 mm |
|---|
| Lungime coadă (C4) | 50 mm |
|---|
| Turaţie, maximă (D6) | 6900 1/min |
|---|
| Masă (greutate) (D7) | 0,454 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 5,28° |
|---|
| Adâncimea de plonjare, max. (E5) | 0,9 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 3 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 3 |
|---|
