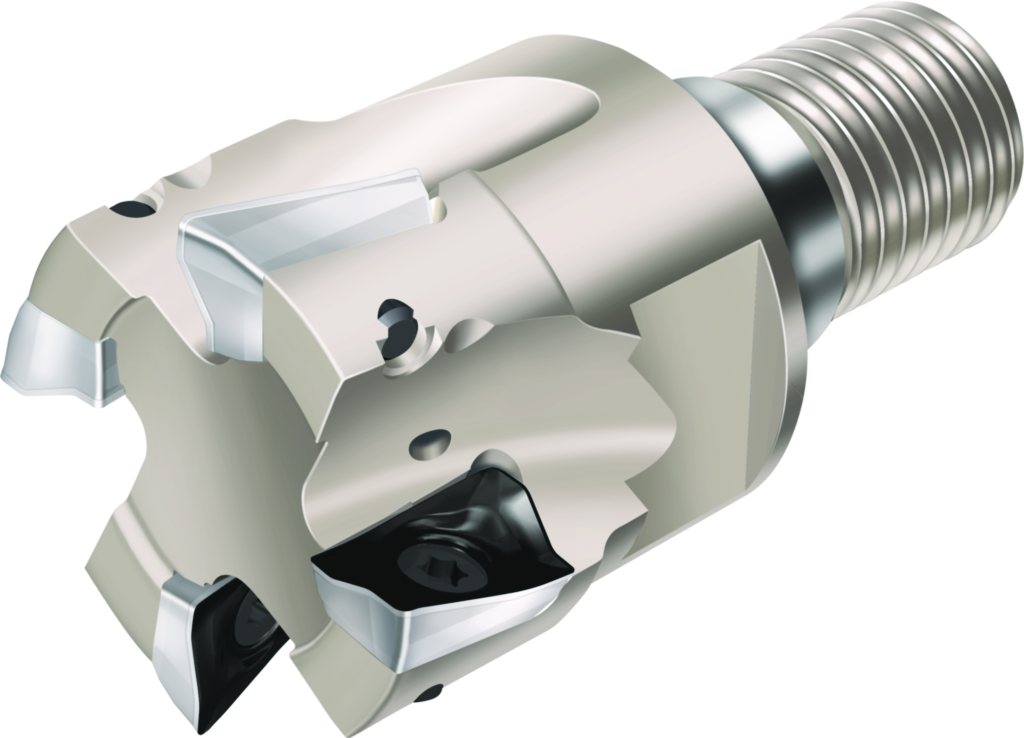

Freze cilindro-frontale F4042.UT45.051.Z06.11 5051600
Freze cilindro-frontale F4042 • Xtra·tec ® • ScrewFit • κ=90° • inch • AD .. 1204 .. • Dc=51mm • Z=6
| Producător | Walter |
|---|
| Cod producător | F4042.UT45.051.Z06.11 |
|---|
| Cod articol | 5051600 |
|---|
| EAN | 0446666724 |
|---|
| Tip | Freze cilindro-frontale |
|---|
| Greutate netă | 0,480 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,461 inch |
|---|
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 6 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 2 inch |
|---|
| Diametrul de îmbinare (d1) | 1,772 inch |
|---|
| Unghiul de atac (KAPR) | 90° |
|---|
| Lungimea maximă în consolă (l4) | 1,575 inch |
|---|
| Codificare sculă (Codificare) | F4042.UT45.051.Z06.11 |
|---|
| Unghi maxim de plonjare (RMPX) | 2,23° |
|---|
| Turaţie maximă (RPMX) | 19900 r/min |
|---|
| Cuplu de strângere (TQX) | 200 Nm |
|---|
| Plăcuţe amovibile posibile (Tip) | AD .. 1204 .. R |
|---|
| Greutatea (Greutate) | 1,058 lbs |
|---|
| Numărul de dinţi (Z) | 6 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 50,8 mm |
|---|
| Diametrul corpului (A3) | 49 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 11,7 mm |
|---|
| Lungime în consolă (B3) | 40 mm |
|---|
| Lungime utilă (B4) | 40 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 75 mm |
|---|
| Lungime cap (B6) | 40,005 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 450 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 45 mm |
|---|
| Turaţie, maximă (D6) | 19900 1/min |
|---|
| Masă (greutate) (D7) | 0,48 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 2,23° |
|---|
| Adâncimea de plonjare, max. (E5) | 0,8 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 6 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 6 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 6 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 6 |
|---|
| Tip de fixare plăcuţă amovibilă (G21) | S |
|---|
