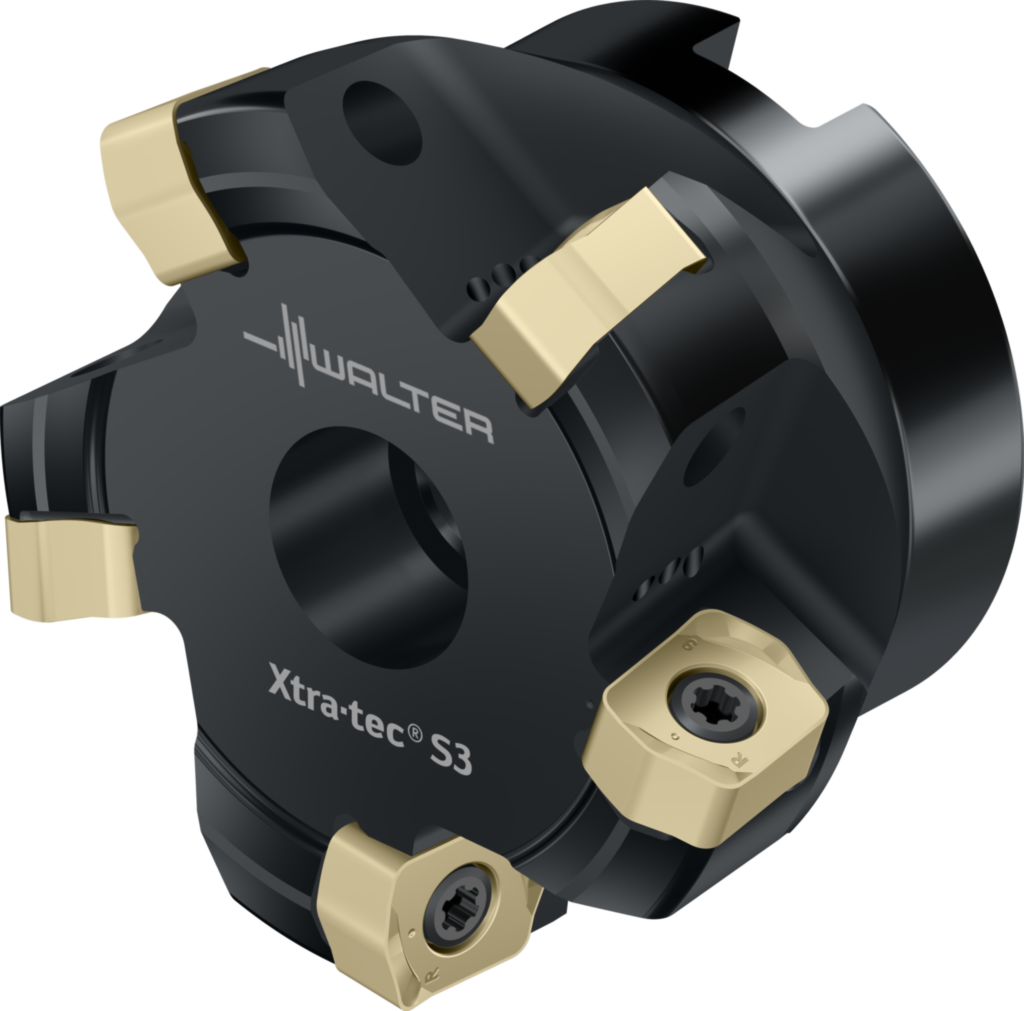

Freze High-Feed M6420.102-B38-07-02 8931966
Freze High-Feed M6420 • Xtra·tec ® S3 • antrenare transversală cu gaură cilindrică DIN 138 • κ=20° • inch • EN .. 1106 .. • Dc=91mm • Z=7
| Producător | Walter |
|---|
| Cod producător | M6420.102-B38-07-02 |
|---|
| Cod articol | 8931966 |
|---|
| EAN | 4063467930002 |
|---|
| Tip | Freze High-Feed |
|---|
| Greutate netă | 2,545 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Stabilitate optimizată pentru o prelucrare precisă și o durată de viață înaltă a sculei
- Durabilitate și răcire optime datorită a până la 3 canale de răcire per locaș de plăcuță
- Design brevetat al spațiului pentru așchii pentru evacuarea sigură a acestora
- Rentabilitate maximă datorită celor 4 muchii așchietoare
- Productivitate maximă și timpi de prelucrare scurți datorită avansurilor înalte
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,079 inch |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 7 |
|---|
| Adâncimea radială maximă de tăiere (ar) | 0,315 inch |
|---|
| Diametru de tăiere (Dc) | 3,591 inch |
|---|
| Diametrul de îmbinare (d1) | 1,5 inch |
|---|
| Diametrul maxim de tăiere (Da) | 4 inch |
|---|
| Unghiul de atac (KAPR) | 20° |
|---|
| Lungimea funcţională (l4) | 2,48 inch |
|---|
| Codificare sculă (Codificare) | M6420.102-B38-07-02 |
|---|
| Unghi maxim de plonjare (RMPX) | 0,5° |
|---|
| Turaţie maximă (RPMX) | 9100 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | ENMX110616R |
|---|
| Greutatea (Greutate) | 5,611 lbs |
|---|
| Numărul de dinţi (Z) | 7 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 91,2 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 101,6 mm |
|---|
| Diametrul corpului (A3) | 99,4 mm |
|---|
| Diametrul butucului (A4) | 95,25 mm |
|---|
| Diametru de teşire, gaură de montaj (A5) | 30 mm |
|---|
| Adâncime de aşchiere (B2) | 2 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 63,5 mm |
|---|
| Lungime adâncire, gaură de montaj (B6) | 20 mm |
|---|
| Coadă, pe partea maşinii (C11) | FDA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 12 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 0 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1500 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 38,1 mm |
|---|
| Ajustabilitate (D4) | 0 |
|---|
| Turaţie, maximă (D6) | 9100 1/min |
|---|
| Masă (greutate) (D7) | 2,545 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 0,5° |
|---|
| Adâncimea de plonjare, max. (E5) | 0,92 mm |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 7 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 7 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 7 |
|---|
