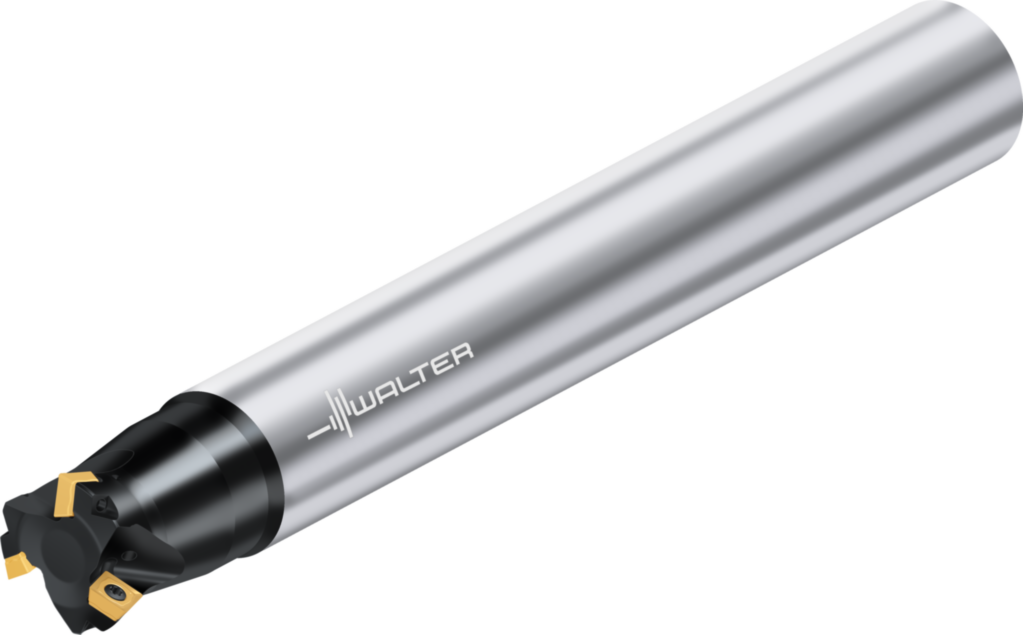

Freze High-Feed M4002.019-A19-02-01 6795881
Freze High-Feed M4002 • coadă cilindrică • κ=15° • inch • SD .. 06T2 .. • Dc=7mm • Z=2
| Producător | Walter |
|---|
| Cod producător | M4002.019-A19-02-01 |
|---|
| Cod articol | 6795881 |
|---|
| EAN | 0787242724 |
|---|
| Tip | Freze High-Feed |
|---|
| Greutate netă | 0,415 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,039 inch |
|---|
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 2 |
|---|
| Adâncimea radială maximă de tăiere (ar) | 0,224 inch |
|---|
| Diametru de tăiere (Dc) | 0,291 inch |
|---|
| Diametrul de îmbinare (d1) | 0,75 inch |
|---|
| Diametrul maxim de tăiere (Da) | 0,75 inch |
|---|
| Unghiul de atac (KAPR) | 15° |
|---|
| Lungimea totală (l1) | 7,874 inch |
|---|
| Lungimea funcţională (l4) | 1,181 inch |
|---|
| Codificare sculă (Codificare) | M4002.019-A19-02-01 |
|---|
| Unghi maxim de plonjare (RMPX) | 6° |
|---|
| Turaţie maximă (RPMX) | 5000 r/min |
|---|
| Plăcuţe amovibile posibile (Tip) | SD .. 06T2 ..; SDM . 06T2ZDR |
|---|
| Greutatea (Greutate) | 0,915 lbs |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 7,4 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 19,05 mm |
|---|
| Diametrul corpului (A3) | 17,55 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 1 mm |
|---|
| Lungime în consolă (B3) | 30 mm |
|---|
| Lungime utilă (B4) | 30 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 200 mm |
|---|
| Lungime cap (B6) | 30 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 750 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 19,05 mm |
|---|
| Turaţie, maximă (D6) | 5000 1/min |
|---|
| Masă (greutate) (D7) | 0,415 kg |
|---|
| Ajustabilitate (D9) | 0 |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 0° |
|---|
| Unghi de plonjare, max. (E4) | 6° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 2 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 2 |
|---|
| Number of insert mounting levels (F23) | 1 |
|---|
| Number of inserts per mounting level (F24) | 2 |
|---|
| Număr de plăcuţe amovibile poziţia A (G13) | 2 |
|---|
